Pistorasiahitsauslaippa

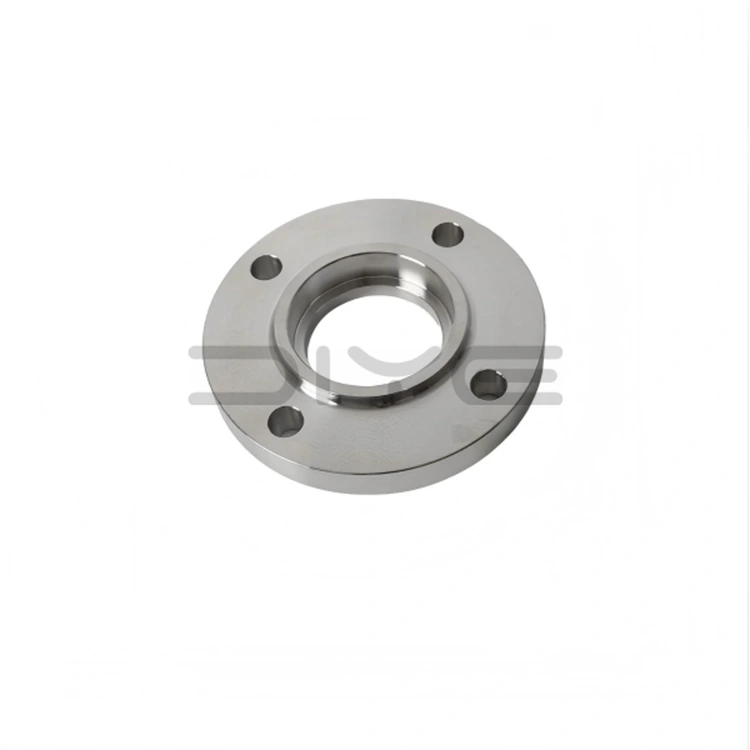

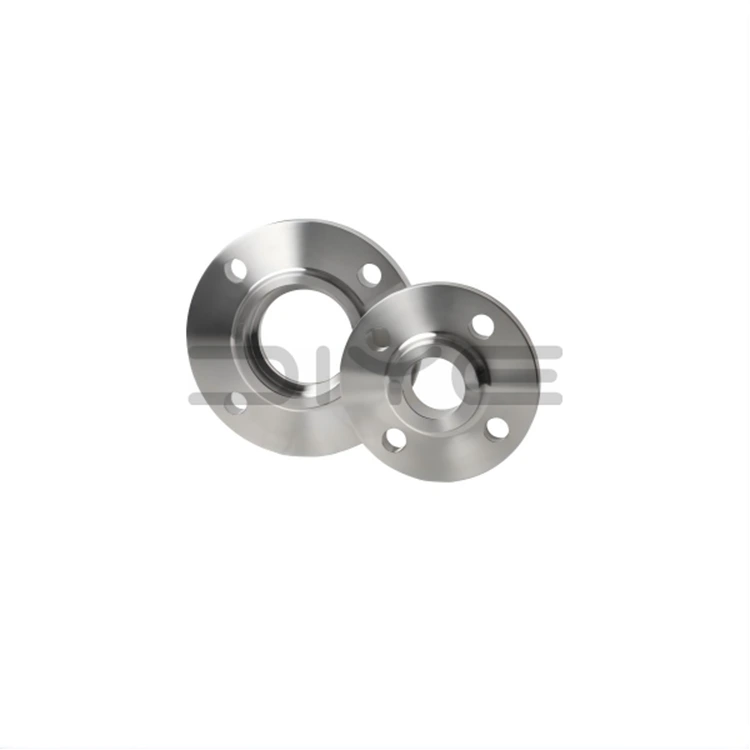

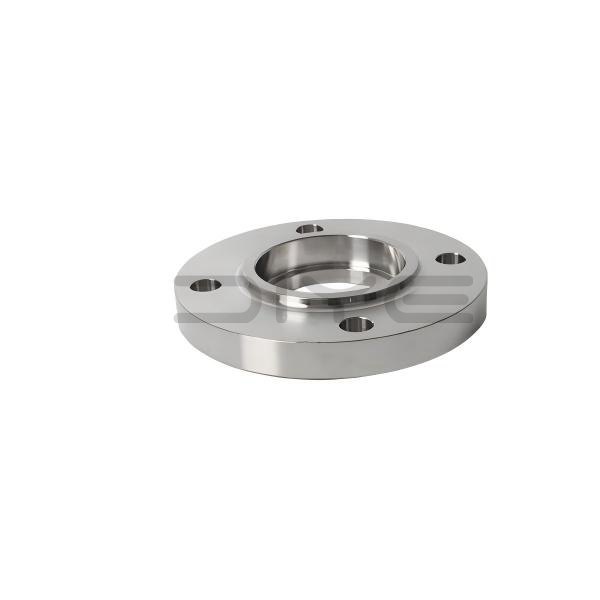

Socket Welding Flange on kaulamainen taottu laippa, jonka toisessa päässä on sisäinen hylsyura. Asennuksen aikana teräsputki työnnetään hylsyyn ja kiinnitetään ulkoisella viistosaumalla, jolloin putken pään viistettä tai päittäishitsien taustalevyä ei tarvita. Tuotteet valmistetaan pääsääntöisesti ASME B16.5 -standardien mukaisesti, jotka kattavat paineluokitukset luokasta 150 luokkaan 2500, mikä tekee niistä suositellun irrotettavan liitoksen halkaisijaltaan pienille korkeapaineisille putkistojärjestelmille.

Vakiotiivistyspintatyypit

1. RF (Raised Face): Teollisuuden valtavirtatyyppi, joka on yhteensopiva kierretiivisteiden ja PTFE-tiivisteiden kanssa, sopii yleisiin käyttöolosuhteisiin.

2. RJ (Ring Joint): Suunniteltu erittäin korkeisiin lämpötiloihin ja korkeaan paineeseen, yhteensopiva metallirengastiivisteiden kanssa.

3. MFM (Matching Face): Estää tiivisteen eroosiota ja puristumista ja parantaa tiivisteen vakautta ankarissa olosuhteissa.

Toimintaperiaate ja hitsausprosessi

1. Putken asennus: Työnnä putki hylsyyn, kunnes se koskettaa sisäpuolista porrasta, ja vedä sitten hieman sisään, jotta lämpölaajenemisvälys jää.

2. Fillethitsaus: Suorita jatkuvat ulkopuoliset saumaussaumat putken ulkoseinän ja laipan kaulan risteyksessä.

3. Tiivistys ja jännityksenpoisto: Hitsaus varmistaa rakenteellisen kiinnityksen ja tiivistyksen; sisäinen välys vaimentaa lämpölaajenemista ja estää hitsin halkeilua.

4. Tuhoamaton testaus: Hitsaukselle voidaan tehdä PT-läpäisytestaus kriittisten pieniläpimittaisten järjestelmien tarkan tiivistyksen varmistamiseksi.

Keskeiset rakenteelliset edut

1. Itsekeskittyvä muhvihitsauslaippa: Sisäänrakennettu muhvihitsauslaippa mahdollistaa putken automaattisen kohdistuksen, mikä yksinkertaistaa asennusta ja varmistaa korkean koaksiaalisuuden.

2. Integroitu taottu rakenne: Yksiosainen taottu kaularakenne tarjoaa erinomaisen jäykkyyden ja vakaan paineenkestävyyden.

3. Tehokas ja kätevä hitsaus: Tarvitaan vain ulkopuoliset saumahitsaukset, mikä mahdollistaa nopean rakentamisen ja eliminoi täysläpihitsauksen tarpeen.

4. Suojaus lämpöjännityksiä vastaan: Putken pohjassa on erityinen laajenemisrako, joka vapauttaa korkean lämpötilan lämpöjännityksen ja estää liitoksen rikkoutumisen.

Tekniset tiedot ja materiaalivaihtoehdot

1. Vakiokoot: Pääasiassa DN15–DN50 (NPS 1/2″–2″), optimoitu halkaisijaltaan pienille korkeapainejärjestelmille.

2. Paineluokitukset: Yleisesti käytetyt tekniset tiedot ovat luokka 300/600 ja sitä korkeammat, sopivat keski- ja korkeapaineisiin olosuhteisiin.

3. Materiaalityypit: Saatavana ASTM A105 hiiliteräs, 304/316L ruostumaton teräs, seosteräs ja matalan lämpötilan taottu teräs.

Sovellusskenaariot ja palveluominaisuudet

DIYE VALVE Pistorasiahitsauslaipat ovat laajalti käytössä öljy- ja kaasu-, kemian-, sähköntuotanto- ja kansainvälisissä suunnitteluprojekteissa. Tarjoamme vakiokokoja varastossa sekä täysin räätälöityjä ratkaisuja ei-standardikokoille ja erikoismateriaaleille. Jokaisen tuotteen mukana tulee täydellinen alkuperäinen valmistajan laaduntarkastusraportti, materiaalisertifikaatti, vikojen havaitsemistiedot ja täydellinen vientiasiakirjasarja, mikä varmistaa erilaisten projektien vaatimusten täydellisen noudattamisen maailmanlaajuisesti.

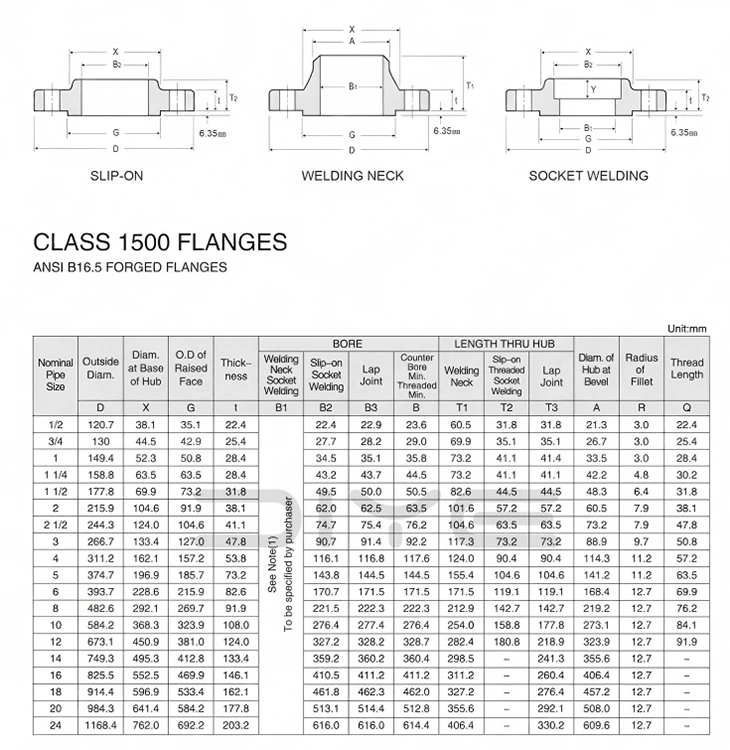

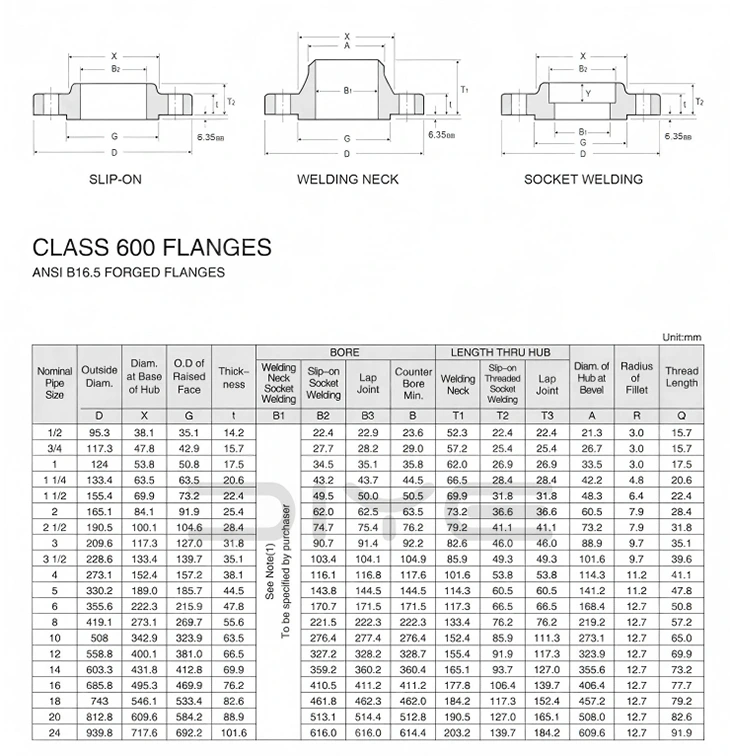

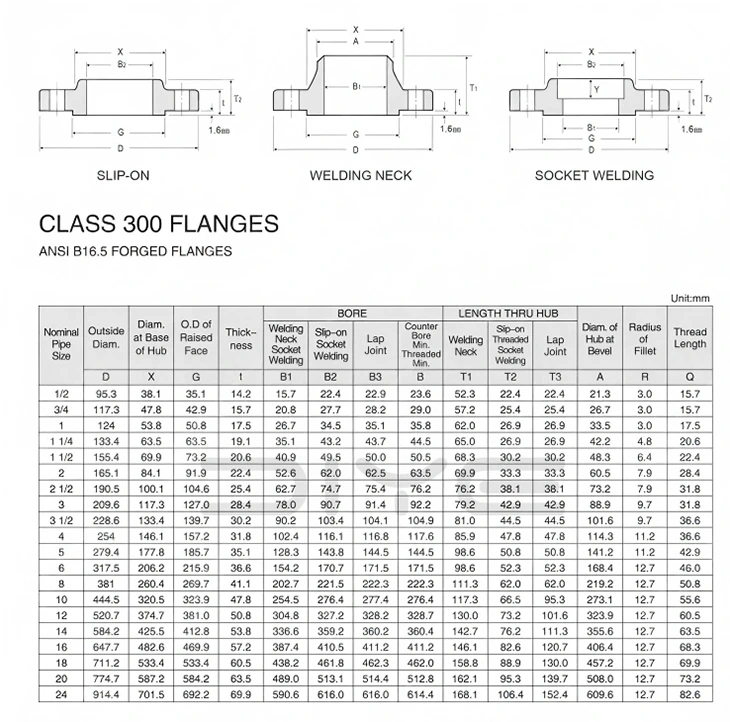

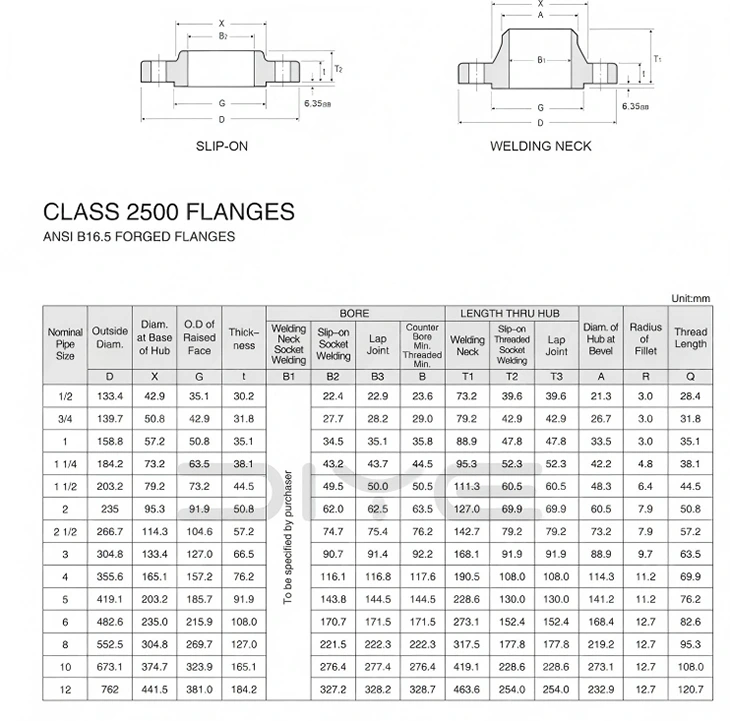

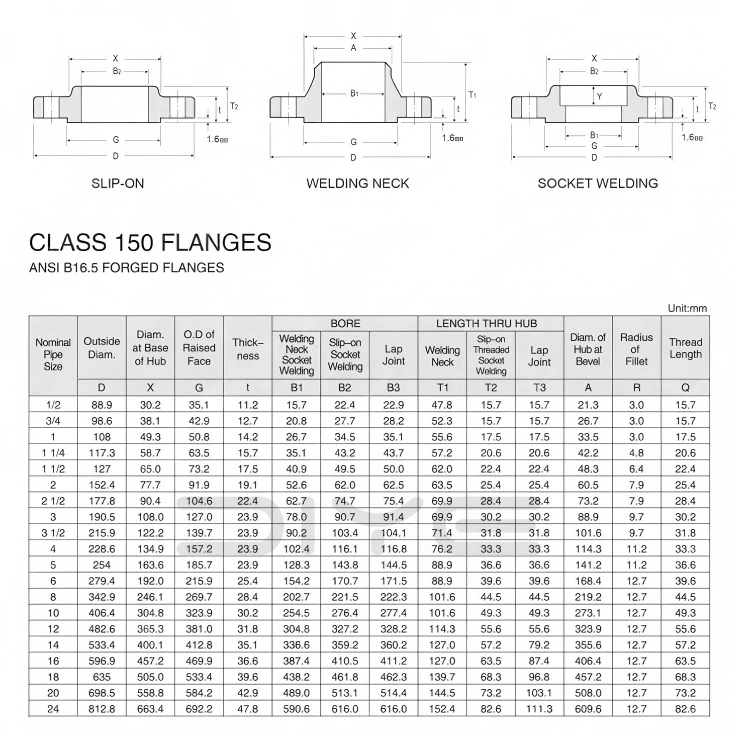

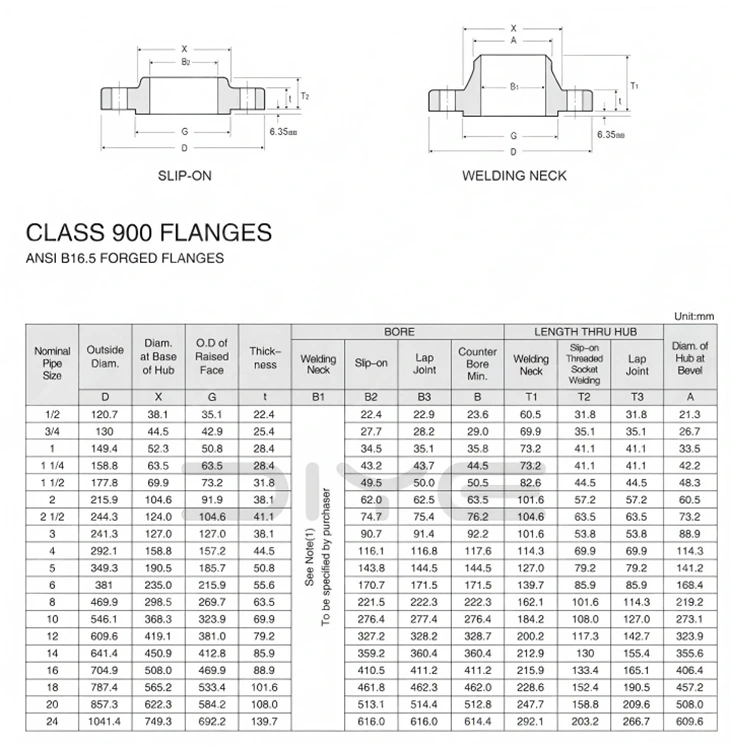

Tekniset parametrit
