GOST 12820-80 Laippa

GOST 12820-80 -laippamme valmistetaan kahden GOST-standardin perusjärjestelmän perusteella, mikä muodostaa täydellisen teknisen järjestelmän, joka on yhteensopiva sekä perinteisten venäläisten että seuraavan sukupolven putkistojen kanssa:

1. GOST 12820-80: Klassinen standardi erityisesti keski- ja matalapaineisille terässlip-on laippoille, sopii PN 0,1–2,5 MPa, DN10–1600, pääasiassa varustettu RF/FF-tiivistepinnoilla, käytetään laajalti perinteisissä kunnallisissa ja yleisissä teollisuusputkissa.

2. GOST 33259-2015: Uusi yleinen yleisstandardi, joka korvaa vanhan standardin, kattaa kaikki paineluokitukset (PN1–250) ja kaikki laippatyypit mukaan lukien liuku-, hitsauskaula, löysä laippa ja umpilaippa, joka täyttää korkeapaineisten ja monipuolisten projektien tarpeet.

Tuotteen ydinparametrit

1. Paine- ja halkaisija-alue

- Nimellispaine (PN): 6 tasoa (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), kattaa käyttöolosuhteet 0,1 - 2,5 MPa.

- Nimellishalkaisija (DN): DN10–1600 (½"–64"), vastaa yleisten teollisuusputkien eritelmiä.

2. Tiivistyspinnan tyyppi

- Vakiotyyppi: RF (Raised Face, Type 02) vesiviivalla, karheus Ra≤3,2μm; FF (Flat Face, tyyppi 01) samassa tasossa laippatason kanssa.

- Valinnaiset tyypit: MFM (kohotettu kasvo), TG (tongue & Groove), sopii korkeapaineisiin/syövyttäviin ympäristöihin.

3. Materiaalin valinta

Käyttää yleisiä venäläisiä standardeja ja kansainvälisiä vastaavia materiaaleja, jotka ovat GOST 12816-80 -standardin mukaisia:

- Ruostumaton teräs: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Hiiliteräs: St20, St35; Vähäseosteinen teräs: 16 milj.

Tuotanto ja laadunvarmistus

1. Tuotannonvalvonta

- Mittatarkkuus, mukaan lukien ulkohalkaisija, sisähalkaisija, pultin reiän keskietäisyys, paksuus ja tiivistepinnan korkeus, noudattaa tiukasti vakiotaulukoita;

- Edistyneet CNC-työstö- ja taontaprosessit varmistavat tuotteen vakaan suorituskyvyn ja korkean yhtenäisyyden.

2. Laaduntarkastus

- Koko kohteen tarkastus: silmämääräinen tarkastus, mittamittaus ja 1,5-kertainen nimellispaineen hydrostaattinen testi;

- Täydellinen sertifiointi: GOST-materiaalisertifikaatti, EAC-sertifikaatti ja laaduntarkastusraportti toimitetaan jokaiselle erälle.

Laippatyypin peitto:

1. 01: Tasainen laippa (PL, GOST 12820-80 ydintyyppi)

2. 02: Pistorasian laippa (SO)

3. 03: löysä laippa (LJ)

4. 04: löysä takalaippa (LJ)

5. 05: perälaippa (WN, GOST 12821-80 mukainen)

6. 06: Sokkolaippa (BL)

Räätälöinti ja tukipalvelut:

1. Epätyypillinen räätälöinti: Koko, materiaali ja tiivistepinta voidaan mukauttaa projektipiirustusten mukaan;

2. Yhden luukun toimitus: Tarjoaa yhteensopivat GOST-kiinnikkeet ja tiivisteet, mikä yksinkertaistaa hankintaprosessia ja varmistaa yhteensopivuuden;

3. Markkinoille sopeutumiskyky: Tuotteet ovat täysin Venäjän ja IVY-markkinoiden standardien mukaisia, sopivat pitkäaikaisiin projekteihin ja ulkomaankauppayhteistyöhön.

DIYE VALVE GOST 12820-80 Flange yhdistää ammattimaisen valmistuksen, standardien noudattamisen ja luotettavan laadun, joten se on ensisijainen tuote matala- ja keskipaineisiin putkiliitäntöihin Venäjän, IVY-maiden ja Keski-Aasian markkinoilla. Noudatamme ennen kaikkea laadun periaatteita ja asiakkaitamme tarjoamalla vakaata toimitusta ja teknistä tukea maailmanlaajuisille kumppaneillemme.

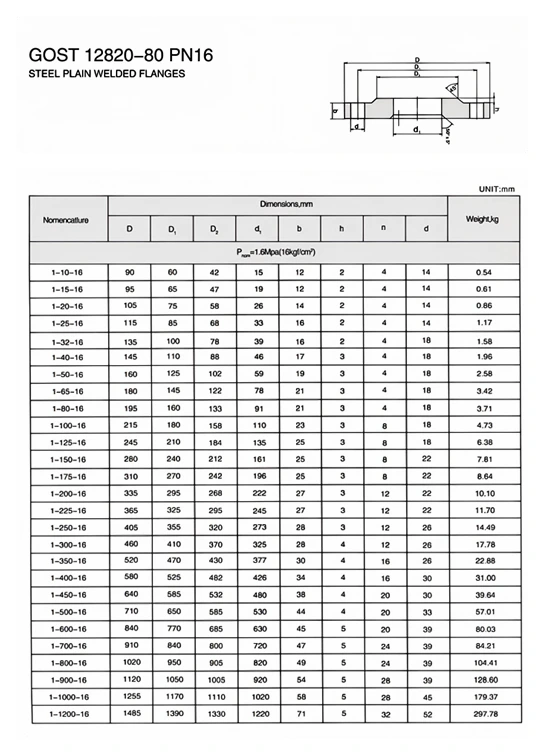

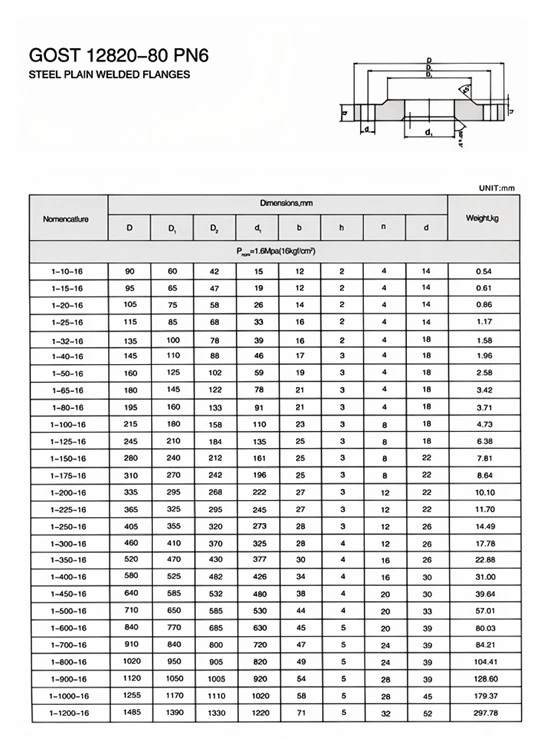

Tekniset tiedot

UKK

K: Mitkä ovat GOST 12820-80 -laippojen yleiset ydinstandardit?

V: GOST 12820-80 on klassinen vanha standardi, joka on erikoistunut keski- ja matalapaineisiin terässlip-on laippoihin; GOST 33259-2015 on uusi versio yleisestä master-standardista, joka korvaa täysin vanhan järjestelmän, kattaa kaikki painetasot ja kaikentyyppiset laipat sekä telakointi moderneihin venäläisiin yrityksiin ja EAC-sertifiointiprojekteihin.

K: Voidaanko nämä kaksi standardia korvata ja telakoida toisiinsa?

V: Perinteiset koot ovat yhteensopivia, mutta korkean paineen, tiivistyspinnan, seinämän paksuuden ja pulttiparametrien osalta GOST 33259-2015 on ensisijainen; GOST 12820-80 -standardia voidaan käyttää vanhojen laitteiden kunnossapitoon, ja vuoden 2015 uusi standardi on otettava käyttöön uusissa rakennusprojekteissa.

K: Kuinka valita GOST-slip-on-laippojen ja hitsauskaulalaippojen välillä?

V: GOST 12820-80 liukulaipat sopivat normaalilämpötiloisiin, keski- ja matalapaineisiin, yleisiin vesihuolto- ja viemäröinti-/prosessiputkistoihin; GOST 33259-2015 hitsauskaulan laipat ovat korkeita lämpötiloja ja korkeaa painetta kestäviä, tärinää estäviä ja niitä käytetään öljy- ja kaasuteollisuudessa, kemianteollisuudessa, päähöyryssä ja muissa korkean riskin putkistoja.

K: Mitkä ovat GOST 12820-80 -laippojen yleiset tiivistyspintatyypit?

V: RF (Raised Face, yleisimmin käytetty), FF (Flat Face), MFM (mies-naaraspuolinen kasvo), TG (Tongue and Groove Face), RJ (Ring Joint Face, uuden standardin huippuluokan konfiguraatio, omistettu korkean lämpötilan ja korkeapaineisen metallitiivistykseen).

K: Mitkä putkistot ja pultit sopivat GOST 12820-80 -laippoihin?

V: Se on yhdistetty GOST-standardin mukaisiin teräsputkiin ja GOST-erikoispultteihin ja -muttereihin. Tiivisteet valitaan GOST-standardin mukaisista kumitiivisteistä, kierretiivisteistä ja metallirengastiivisteistä. Täydellinen sovitussarja estää vuodot.
