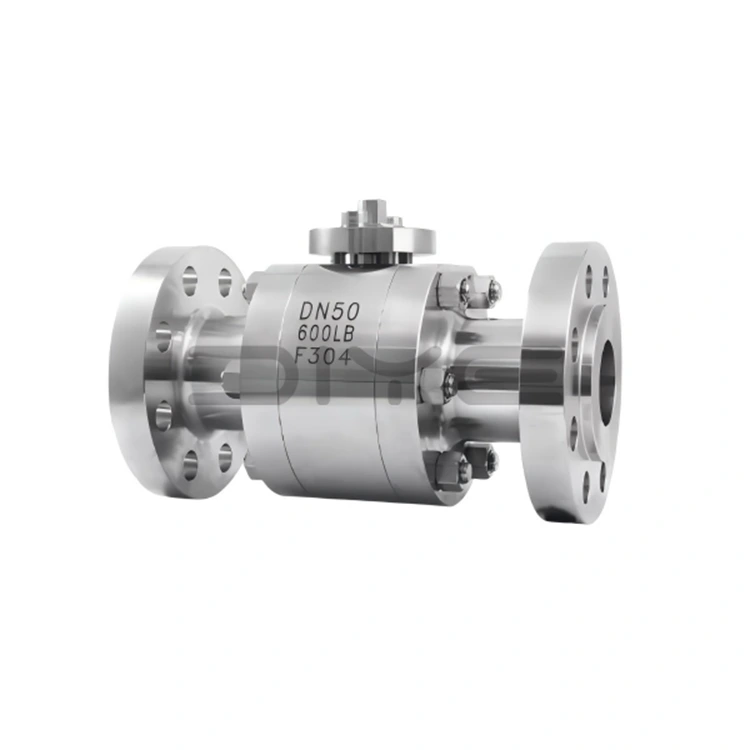

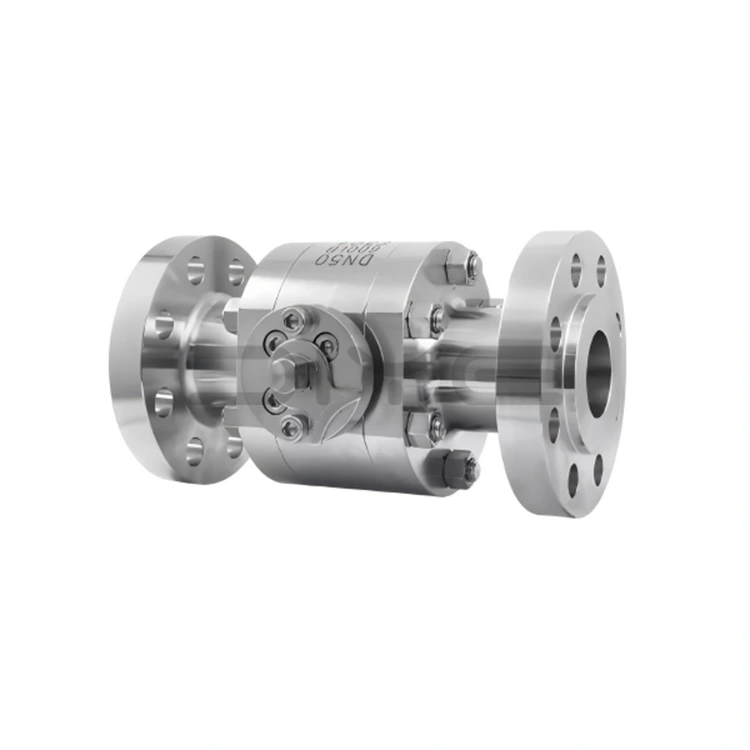

Taottu teräs korkeapaineinen laipallinen palloventtiili

DIYE VALVEn taotuista teräksestä valmistettu korkeapaineinen laippapalloventtiilisarja on suunniteltu, valmistettu ja testattu tiukasti useiden kotimaisten ja kansainvälisten standardien mukaisesti, jotta tuotteen suorituskyky vastaa maailmanlaajuisia suunnittelutarpeita.

- Suunnittelu- ja valmistusstandardit: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Laippaliitäntästandardit: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Rakenteelliset pituusstandardit: ASME B16.10

- Testausstandardit: GB/T 13927, ISO 5208

Vakionimellishalkaisijat: DN10~DN300 (1/4"~12"), paineluokitukset: Luokka 150~Class 600 (PN10~PN100); Saatavilla on mukautettuja korkeapaineisia ei-standardivaatimuksia, kuten 2500LB ja PN400, ja nimellishalkaisijat voidaan säätää asiakkaan piirustusten mukaan mukautumaan erilaisiin korkeapaineisiin putkistojen vaatimuksiin.

Tuotteen ydinedut

1. Korkealaatuiset taotut materiaalit, vakaa suorituskyky

Taotun teräksen korkeapainelaipallisen kuulaventtiilin päämateriaali on korkealaatuista taottua terästä, joka soveltuu erilaisiin ankariin työolosuhteisiin, erityisesti seuraavasti:

- Hiiliterästakoot (WCB/A216-WCB): Korkea rakenteellinen lujuus, sopii tavanomaisiin syövyttömiin korkeapaineisiin olosuhteisiin (kuten tavalliset teollisuusöljy- ja kaasuputket).

- Ruostumattomasta teräksestä valmistetut takeet (F304/F316L): 304-materiaali kestää lievää korroosiota, sopii yleisiin korkeapainekemikaaleihin, vedenkäsittelyyn ja muihin olosuhteisiin; 316L materiaali, johon on lisätty molybdeenia, parantaa merkittävästi korroosionkestävyyttä ja hapettumisenkestävyyttä, mikä sopii erittäin syövyttävissä ympäristöissä, kuten happoihin, emäksiin, rikkiä sisältäviin väliaineisiin ja meriveteen. Sen käyttöikä korkeapaineisissa syövyttävissä olosuhteissa on 3-5 kertaa tavallisten hiiliteräspalloventtiileiden käyttöikä.

- Erityiset terästaot (kuten 35CrMoA): Räätälöity äärimmäiseen korkeaan paineeseen ja erityisiin työolosuhteisiin, mikä tarjoaa luotettavan materiaalituen.

2. Tehokkaat lisävarusteet, turvalliset ja kestävät

Kaikki taotun teräksen korkeapainelaipallisen kuulaventtiilin lisävarusteet on valmistettu korkeapaineisiin erikoismateriaaleista, mikä varmistaa venttiilin yleisen vakauden ja turvallisuuden:

- Venttiilin varsi: Valmistettu kulutusta ja korroosiota kestävistä takeista, kuten 2Cr13/A246-416, jossa on nitrattu pintakäsittely, joka tarjoaa erinomaisen vääntölujuuden. Pohjaan asennettu rakenne takatiivisterakenteella estää venttiilin varren putoamisen ja väliaineen vuotamisen.

- Pultit: Käytä 35CrMoA/A193-B7 korkeapaineruuveja, jotka tarjoavat korkean lujuuden ja löystymistä estäviä ominaisuuksia, jotka sopivat korkeapaineisiin olosuhteisiin.

- Tiivisteet: Valmistettu korkeapaineisista erikoismateriaaleista, kuten PTFE:stä, PPL:stä ja fluorikumista. Joissakin malleissa on kolminkertainen rakenne, jossa on metalli kova tiiviste + elastinen aputiiviste, jossa mitä korkeampi paine, sitä tiukempi tiiviste saavuttaa kaksisuuntaisen nollavuotojen ja täyttää API 6D "nollavuoto" -standardin.

3. Tieteellinen rakenne, laaja sopeutumiskyky

Taotut teräksestä valmistetut korkeapainelaippapalloventtiilit sopivat erilaisiin skenaarioihin, kun otetaan käyttöön kohdennettuja rakennesuunnitelmia käyttöolosuhteiden perusteella:

- Kelluva pallorakenne: Soveltuu halkaisijaltaan pienille venttiileille, jotka luottavat keskipaineiseen paineeseen varmistaakseen tiiviin istuvuuden pallon ja venttiilin istukan välillä. Yksinkertainen rakenne, luotettava tiivistys.

- Kiinteä pallorakenne: Sopii suurihalkaisijaisille venttiileille. Palloa tukevat ylempi ja alempi akseli, mikä estää siirtymisen avaamisen ja sulkemisen aikana, vähentää käyttömomenttia, sopii toistuvaan käyttöön korkeassa paineessa ja vähentää venttiilin varren kulumista.

- Antistaattinen ja tulenkestävä rakenne: Varustettu joissakin malleissa. Antistaattinen rakenne estää staattisia kipinöitä, ja palonkestävä rakenne mahdollistaa väliaikaisen tiivistyksen metalli-metallikontaktin kautta tiivisteiden palamisen jälkeen, mikä sopii palaviin ja räjähdysherkkiin korkeapaineisiin olosuhteisiin.

Sitoumuksemme

Ammattimaisena valmistajana ja toimittajana Kiinassa DIYE VALVE noudattaa filosofiaa "Laatu ensimmäinen, asiakas korkein". Tehtaallamme on täydellinen tuotanto- ja testausjärjestelmä, jonka tiukka valvonta koko prosessin ajan varmistaa tuotteiden laadun. Tarjoamme myös ammattitaitoista teknistä tukea ja huoltopalvelua, ja olemme luoneet pitkäaikaiset ja vakaat yhteistyösuhteet globaalien kumppaneiden kanssa.

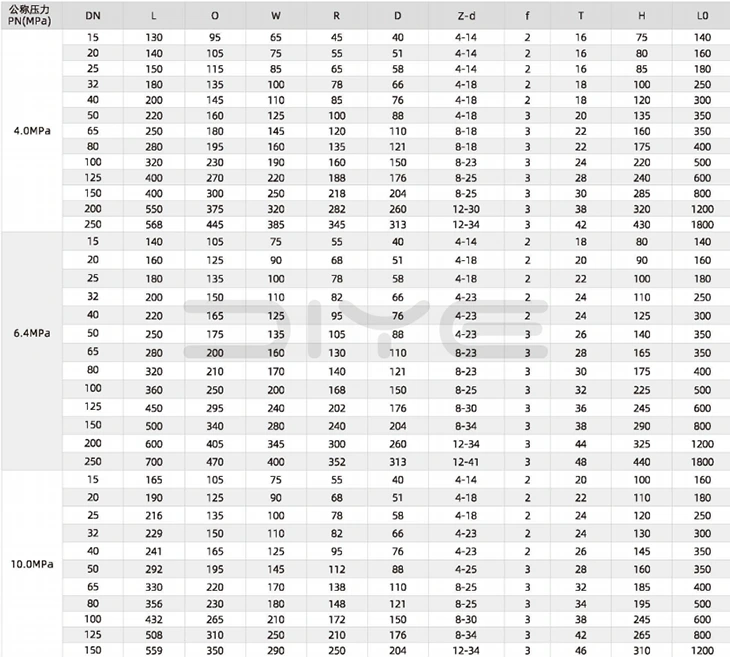

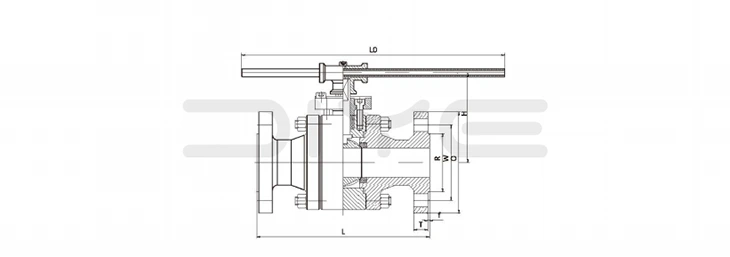

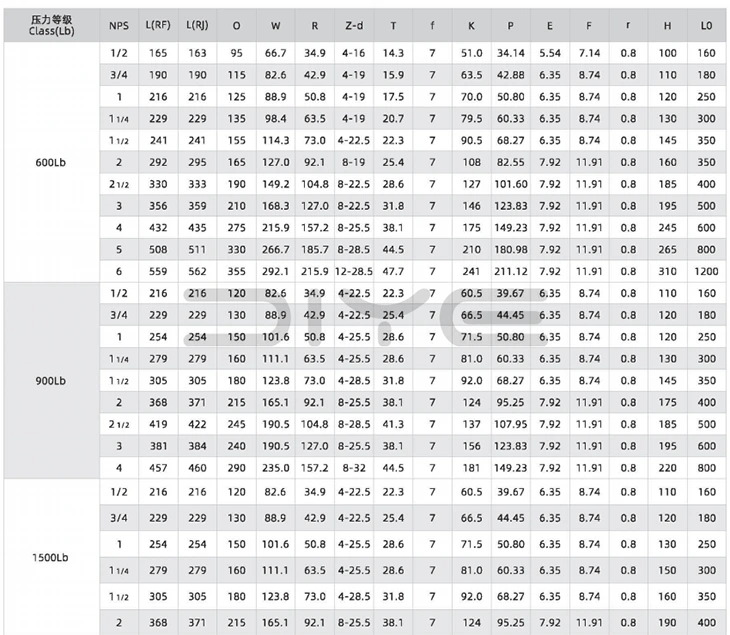

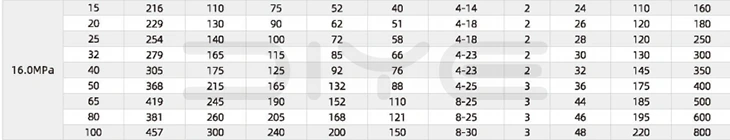

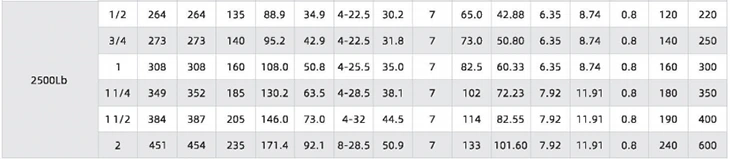

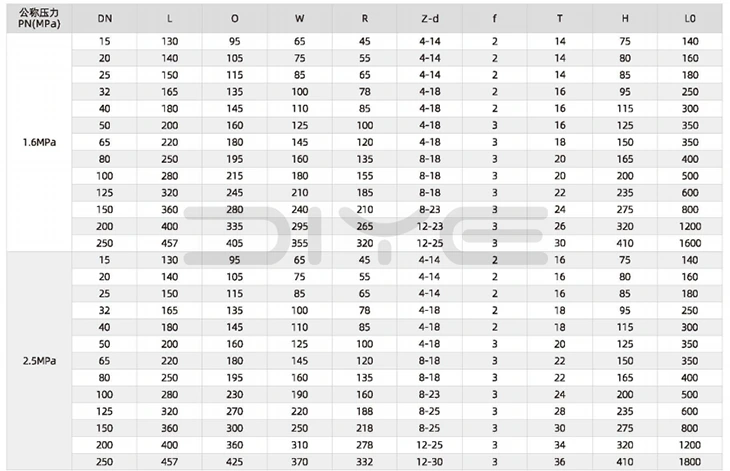

Tekniset parametrit

FAQ

K: Voiko taotun teräksen korkeapaineinen laippapalloventtiili saavuttaa nollavuotoja korkeassa paineessa?

V: Siinä on kaksoistiiviste, joka sopii korkeapaineisiin työolosuhteisiin: ① Päätiiviste: Siinä on upotetun joustavan venttiilin istukan (PTFE/PPL/fluorikumi) ja metallisen kovan tiivisteen yhdistelmä, jossa on O-rengas venttiilin istukan takana. Mitä korkeampi keskipaine, sitä tiukemmin venttiilin istukka puristaa pallon, jolloin saavutetaan kaksisuuntainen nollavuoto ja API 6D "nollavuoto" -standardi; ② Venttiilivarren tiiviste: Siinä on pohjaan asennettu venttiilivarsi + takatiivisterakenne + monikerroksinen tiivistetiiviste. Tiiviste on valmistettu korkeapaineisesta erityisestä joustavasta grafiitista tai PTFE:stä, joka estää väliaineen vuotamisen venttiilin varressa ja välttää venttiilin varren vääntymisen ja irtoamisen korkeassa paineessa; ③ Antistaattinen / palonkestävä rakenne: Joissakin malleissa on sisäänrakennetut antistaattiset jouset. Kun tiiviste poltetaan, väliaikainen tiivistys voidaan saavuttaa metalli-metalli-kontaktilla, joka sopii työskentelyolosuhteisiin syttyvien ja räjähtävien väliaineiden kanssa.

K: Mitä eroja on taotun teräksen korkeapainelaipallisen kuulaventtiilin kelluvien ja kiinteiden kuularakenteiden välillä? Kuinka valita kaliiperin mukaan?

V: ① Kelluva pallorakenne: Käytetään yleisesti pienissä kaliipereissa (DN10 ~ DN50), pallolla ei ole kiinteää tukea, ja tiiviste saadaan aikaan painamalla palloa yksipuolista venttiilin istukkaa vasten keskipaineella. Siinä on yksinkertainen rakenne, pieni avaus- ja sulkemismomentti ja alhainen hinta, joka sopii tavanomaisiin korkeapaineisiin ja pienivirtauksiin; ② Kiinteä pallorakenne: Yleisesti käytetty suurissa kaliipereissa (DN65 ~ DN300), pallo on tukevasti ylemmällä ja alemmalla venttiilivarrella, ilman siirtymää avaamisen ja sulkemisen aikana, vahva painelaakerin vakaus, sopii korkeapaineisiin, suureen virtaukseen ja toistuviin käyttöolosuhteisiin, mikä voi vähentää tehokkaasti venttiilin muodonmuutosten kulumisriskiä. Diye voi räätälöidä kelluvia palloja tai kiinteitä pallorakenteita asiakkaan tarpeiden ja työolosuhteiden mukaan.

K: Mitkä ovat tärkeimmät varotoimet taotun teräksen korkeapainelaipallisen kuulaventtiilin asennuksessa korkeapaineisissa työolosuhteissa?

V: ① Laippaliitäntä: Pulttien on oltava korkeapaineisia erikoispultteja, kuten 35CrMoA/A193-B7, ja "diagonaalisen tasaisen ja vaiheittaisen kiristyksen" periaatetta on noudatettava, jotta vältetään venttiilin rungon halkeilu epätasaisesta voimasta, ja vääntömomentin on oltava vakiomääräysten mukainen; ② Keskivirtaussuunta: Varmista, että venttiilin rungon virtaussuunnan merkki on yhdenmukainen väliaineen virtaussuunnan kanssa; täysaukkoisten palloventtiilien virtaussuunnassa ei ole rajoituksia; ③ Asennusympäristö: Vältä ulkona altistumista auringonvalolle ja sateelle ja puhdista putkiston epäpuhtaudet ennen asennusta pallon ytimen tukkeutumisen estämiseksi; ④ Painetestin hyväksyminen: Painetesti on suoritettava asennuksen jälkeen. Veden painekoepaine on 1,5 kertaa nimellispaine ja ilmanpainekoepaine on 1,1 kertaa nimellispaine. Se voidaan ottaa käyttöön vain, jos siinä ei ole vuotoa.
