Kaksiosainen laippapalloventtiili: rakenneperiaatteet, asennussäännöt ja käyttörajoitukset

Useimmat paikan päällä tapahtuvat viat ja valintavirheet teollisissa nestejärjestelmissä johtuvat venttiilien ominaisuuksien pinnallisesta ymmärtämisestä. Monet insinöörit pitävät kaksiosaisia ​​laippapalloventtiilejä tavallisina on-off-komponentteina jättämättä huomiotta niiden rakenteelliset kompromissit, paineen kantavuusrajat ja luontainen asennuslogiikka. Verrattuna yksiosaisiin palloventtiileihin, joista puuttuu paineenkesto, ja kolmiosaisiin palloventtiileihin, joilla on korkeat ylläpitokustannukset, kaksiosaiset laippapalloventtiilit tarjoavat optimaalisen tasapainon rakenteellisten lujuuksien, kustannustehokkuuden ja yleisen teollisuuden sovellusten välillä. Sen ainutlaatuinen rakennesuunnittelu sisältää kuitenkin selkeät asennusrajat ja sopivat työolosuhteet. Useimmissa tapauksissa yleiset viat, kuten vuodot, tukkeutuminen ja venttiilirungon vauriot, eivät johdu tuotteen laatuongelmista, vaan virheellisestä asennuksesta ja sopimattomista työolosuhteista.Tässä artikkelissa puretaan hajanaisia ​​perusopetusohjelmia ja alan stereotypioita. Se suorittaa perusteellisen analyysin kaksiosaisista laippapalloventtiileistä rakenteellisesta olemuksesta, pysty- ja vaaka-asennuslogiikasta, vakiokäyttöohjeista, kielletyistä käyttökohteista ja usein kysytyistä kysymyksistä tarjoten käytännöllisiä ja ammattimaisia ​​referenssejä putkilinjan suunnitteluun, kenttäasennukseen ja päivittäiseen kunnossapitoon.

1. Mikä on kaksiosainen laippapalloventtiili?

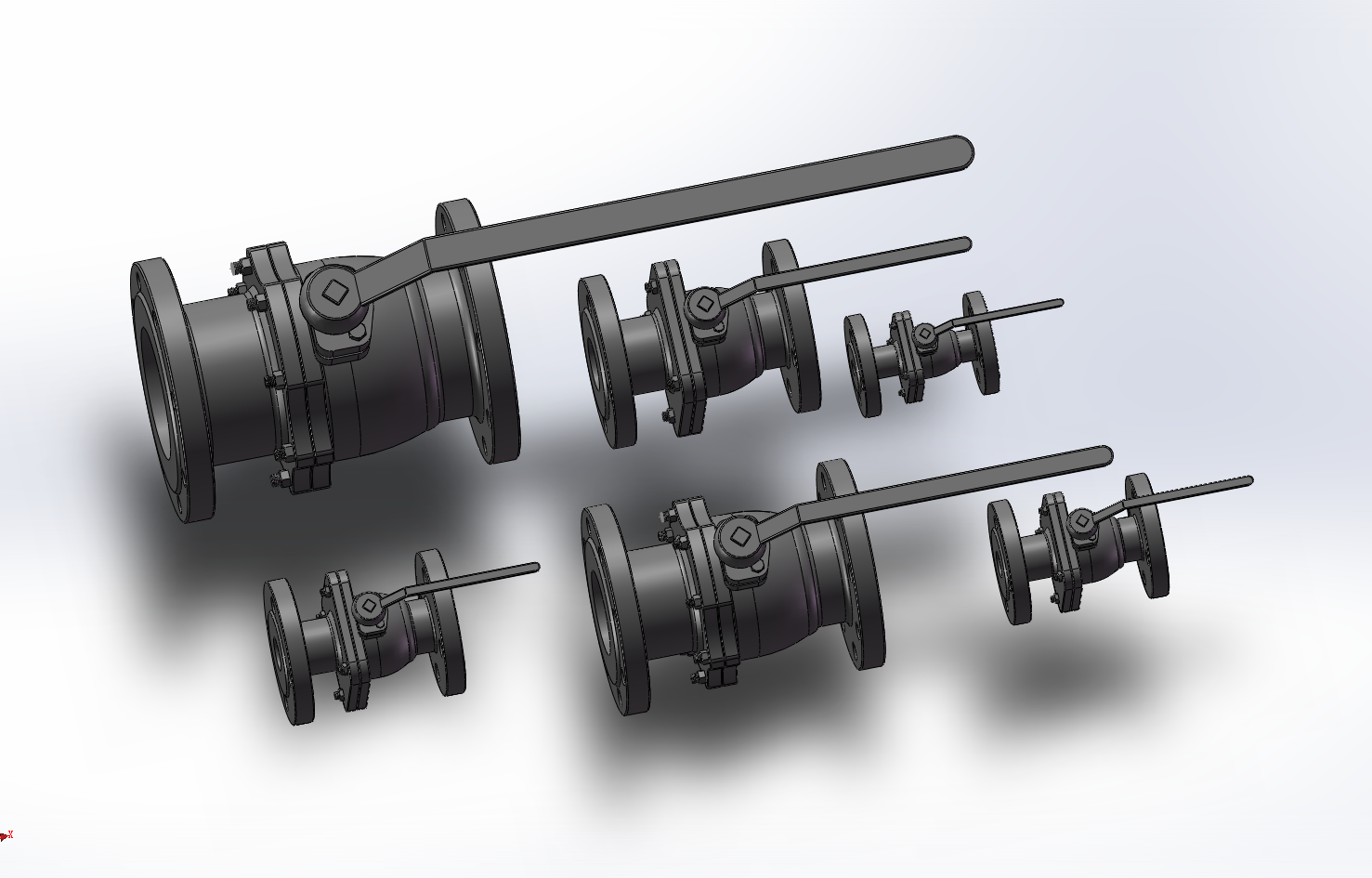

Kaksiosaisessa laippapalloventtiilissä on jaettu kaksiosainen venttiilirunko ja integroitu laippaliitosrakenne. Se on koottu pääventtiilirungosta ja konepellistä, joka on kiinnitetty lujilla pulteilla ja varustettu tarkoilla sisäosilla, mukaan lukien pallot, venttiilin istukat ja varren tiivistekokoonpanot. Se on keskimmäinen yksi- ja kolmiosaisten palloventtiilien välissä, ja se toimii yleisenä standardiventtiilinä maa- ja vesirakentamisen, kevyen teollisuuden, yleisten kemiallisten ja kunnallisten nestejärjestelmien järjestelmissä. Monet insinöörit sekoittavat kolmen tyyppiset palloventtiilit, koska heillä ei ole syvällistä ymmärrystä niiden rakenteellisista kompromisseista. Yksiosaiset palloventtiilit ovat edullisia, ja niissä on kiinteät valurakenteet, mutta rajoitettu paineenkesto ja lähes olematon huollettavuus. Kolmiosaiset palloventtiilit tukevat linjassa tapahtuvaa purkamista ja komponenttien vaihtoa, ja ne ovat ihanteellisia vaativiin työolosuhteisiin mutta korkeammilla kokonaiskustannuksilla. Kaksiosainen rakenne täyttää markkinoiden aukon täydellisesti. Se säilyttää jaettujen venttiilien luotettavan tiiviyden ja rakenteellisen jäykkyyden, kompensoi integroitujen venttiilien painevian ja välttää kolmiosaisten venttiilien monimutkaisen purkamisen. Teknisen sijoituksen kannalta se ei ole ammattimainen venttiili äärimmäisiin työolosuhteisiin, vaan standardisoitu ja kustannustehokas ratkaisu useimpiin yleisiin nestejärjestelmiin. Se käyttää koko portin virtaussuunnittelua, jossa on 90 asteen nopea kytkentä ja kaksisuuntainen tiivistyskyky. Yhteensopiva veden, öljyn, tavanomaisten kaasujen ja heikosti syövyttävien väliaineiden kanssa, se kattaa paineluokat PN16-PN40. Vakaalla toiminnallaan ja alhaisilla vikatiheyksillä se soveltuu erittäin hyvin standardoituihin putkiin, jotka vaativat pitkäaikaista jatkuvaa toimintaa ja harvoin huoltoa.

2. Voidaanko kaksiosainen laippapalloventtiili asentaa pystysuoraan?

Kaksiosaisten laippapalloventtiilien pystyasennus on pitkään ollut kiistanalainen aihe teollisuusrakentamisessa. Käytännön johtopäätös on selvä: pystyasennus on mahdollista, mutta ei yleisesti sovellettavissa, tiukat rajoitukset työolosuhteille ja asennusmenetelmille, mikä on yksi huomiotta jääneimmistä paikan päällä olevista sudenkuoppista. Toisin kuin painovoimasta riippuvaiset takaiskuventtiilit, kaksiosaiset palloventtiilit luottavat esikiristettyyn venttiilin istukan tiivisteeseen ja kuulan pyöritykseen avaamisen ja sulkemisen toteuttamiseksi. Teoriassa sekä vaaka- että pystyasennus ovat rakenteellisesti hyväksyttäviä. Pystyasennus kuitenkin lisää piilossa olevia riskejä, kuten keskimääräisen sedimentaatiota ja varren jännityspoikkeamaa, mikä heikentää suoraan tiivisteen vakautta ja käyttöikää. Pystyasennus toimii täydellisesti puhtaissa väliaineissa, mukaan lukien puhdas vesi, puhdas vesi ja tavallinen kaasu normaalilämpötilassa ja alhaisessa paineessa, ilman vaikutusta toiminnan vakauteen. Väliaineille, jotka sisältävät sedimenttiä, kiinteitä hiukkasia, korkeaa viskositeettia tai helppoa kiteytymistä, pystysuoraa asennusta ei suositella. Epäpuhtaudet laskeutuvat jatkuvasti pystysuoran venttiilirungon alaosaan kuluttaen tarkkuusventtiilin istukan pintaa ja aiheuttaen pallon juuttumista, mikrovuotoja ja epätasaista kytkentää – ongelmia harvoin vaakasuoraan asennetuissa venttiileissä. Lisäksi pystysuoraan asennukseen on voimassa rikkomaton sääntö: venttiilin karaa ei saa koskaan asentaa alaspäin. Käsipyörien ja toimilaitteiden on oltava ylöspäin tai sivuttain. Asennus alaspäin johtaa väliainejäämien ja epäpuhtauksien kerääntymiseen varren tiivistealueelle, mikä aiheuttaa asteittaista korroosiota, ulkoisia vuotoja ja korjaamattomia piileviä vaaroja.

3. Kaksiosaisten laippapalloventtiilien ydinasennusohjeet

Yli 80 % myöhäisvaiheen venttiilivioista johtuu pikemminkin epätyypillisestä asennuksesta kuin laatuvirheistä. Ammattimainen asennus keskittyy eliminoimaan putkilinjan jännityksen, tiivistyspoikkeaman ja keskisuuren iskun riskit sen sijaan, että yksinkertaisesti kohdistaisit pultinreikiä ja kiinnitysruuveja. Seuraavat ovat kenttävarmennettuja ydintoimintoja koskevia ohjeita.

3.1 Putkilinjan esikäsittely piilotetun kulumisen välttämiseksi

Tyhjennä ja huuhtele koko putkisto perusteellisesti ennen asennusta poistaaksesi hitsauskuona, ruoste, leikkausjätteet ja muut kovat hiukkaset. Kaksiosaisten palloventtiilien venttiilin istukassa on erittäin tarkka peilitiivisterakenne. Pienet kovat epäpuhtaudet aiheuttavat peruuttamattomia naarmuja ja pysyviä mikrovuotoja, mikä on ensisijainen syy uusien venttiilien lyhytaikaisiin vaurioihin.

3.2 Nollajännitelaipan kohdistus

Älä koskaan vedä tai purista putkia väkisin kohdistaaksesi laipan reikiä. Jäykkä kaksiosainen venttiilirunko on altis mikromuodostukselle pakotetussa rasituksessa. Kun järjestelmän paine vaihtelee, epämuodostunut venttiilirunko tiivistyy tai jopa halkeilee. Varmista laippapintojen luonnollinen sovitus ja keskitetty tiivisteen sijoitus tasaista paineen jakautumista varten.

3.3 Diagonaalinen ja asteittainen pulttien kiristäminen

Kiinnitä laippapultit vinosti ja useissa vaiheissa sen sijaan, että kiristät yhtä sivua kokonaan kerralla. Epäsymmetrinen puristus aiheuttaa epätasapainoisen tiivisteen jännityksen ja mikrolaipan muodonmuutoksia, mikä johtaa yleiseen paikan päällä olevaan ongelmaan: ei vuotoa matalassa paineessa, mutta selvää vuotoa korkeassa paineessa.

3.4 Koko iskun painetesti asennuksen jälkeen

Älä ota venttiiliä viralliseen käyttöön heti asennuksen jälkeen. Suorita painetestejä sekä täysin avoimessa että täysin suljetussa tilassa varmistaaksesi tiivistyskyvyn ja tarkistaaksesi jumittumisen tai jännityksen aiheuttamat juuttuneet viat, mikä eliminoi mahdolliset riskit etukäteen.

3.5 Varaa riittävästi käyttö- ja huoltotilaa

Varaa riittävästi tilaa venttiilivarsien, käsipyörien ja sähköisten tai pneumaattisten toimilaitteiden ympärille. Tukkeutunut tila vaikeuttaa päivittäistä kytkentätoimintoa ja myöhempää rutiinihuoltoa.

4. Ehdottoman kielletyt asennusskenaariot

Vaikka kaksiosaisilla laippapalloventtiileillä on yleinen vakaus ja kustannusedut, niillä on luontaisia ​​rakenteellisia rajoituksia. Epäasianmukainen käyttö tietyissä skenaarioissa johtaa peruuttamattomaan kulumiseen ja mahdollisiin turvallisuusriskeihin, jotka ovat selkeitä suunnittelutabuja.

4.1 Jatkuvat tuotantolinjat, jotka vaativat säännöllistä huoltoa

Kaksiosainen pulttirakenne ei voi tukea sisäisten kuluvien osien vaihtoa. Kun venttiilin istukat tai tiivisteet ovat kuluneet, koko venttiili on irrotettava ja putkisto irrotettava huoltoa varten. Sitä ei voida soveltaa 24 tunnin jatkuvaan tuotantoon, joka vaatii säännöllistä puhdistusta ja osien vaihtoa, jolloin kolmiosaiset palloventtiilit ovat ainoa käyttökelpoinen vaihtoehto.

4.2 Hiukkasmaisia, kiteisiä tai korkeaviskositeettisia väliaineita koskevat työolosuhteet

Toisin kuin kolmiosaiset venttiilit, jotka tukevat nopeaa purkamista ja puhdistusta, kaksiosaisia ​​venttiilejä ei voida helposti purkaa sisäisten jäämien poistamiseksi. Pitkäaikainen käyttö epäpuhtaalla materiaalilla aiheuttaa jatkuvaa tiivistepinnan kulumista ja pallon juuttumista, mikä lisää jyrkästi epäonnistumistodennäköisyyttä.

4.3 Putket, joissa on voimakas vesivasara ja toistuvia paineenvaihteluita

Kaksiosaisella jaetulla rakenteella on pienempi iskunkestävyys verrattuna integroituihin venttiileihin ja vahvistettuihin kolmiosaisiin venttiileihin. Toistuva vesivasaran isku ja voimakkaat paineen muutokset löystävät kiinnityspultteja ja heikentävät tiivisteen esikiristysvoimaa, mikä johtaa jatkuvaan väliaineen vuotoon.

4.4 Pitkäaikainen kuristussäätö

Kaksiosaiset laippapalloventtiilit on suunniteltu tiukasti on-off-ohjausta varten kuristuspalvelun sijaan. Pitkäaikainen puoliavoin käyttö aiheuttaa nopean keskimääräisen hankautumisen venttiilin istukkaan, kuluttaa nopeasti peilin tiivistekerroksen ja aiheuttaa peruuttamattomia vuotoja. Se mahdollistaa vain hetkellisen virtauksen säädön, ei jatkuvaa kuristusta.

4.5 Ei-standardi asennus räjähdyssuojatuissa skenaarioissa

Syttyvillä ja räjähdysherkillä aineilla staattisten poistolaitteiden poisjättäminen tai varsien asentaminen alaspäin aiheuttaa staattisen sähkön kerääntymistä ja väliaineen kertymistä, mikä aiheuttaa vakavia räjähdys- ja tulipalovaaran.5. Usein kysyttyjä kysymyksiä kaksiosaisesta

5. Usein kysyttyjä kysymyksiä kaksiosaisen laippapalloventtiilin asennuksesta

Q1: Mikä asennusmenetelmä tarjoaa pidemmän käyttöiän, pysty- vai vaakasuuntainen?

Puhtaille, epäpuhtauksille tarkoitetuille materiaaleille asennusasennolla on vain vähän vaikutusta käyttöikään. Sedimentille alttiiden materiaalien tapauksessa vaaka-asennus on paljon vakaampi. Se estää tehokkaasti sisäistä epäpuhtauksien kertymistä ja vähentää tiivistepinnan kulumista tehden siitä suositellun ratkaisun monimutkaisiin työolosuhteisiin.

Q2: Miksi venttiilit vuotavat vain korkeassa paineessa, mutta eivät matalassa paineessa asennuksen jälkeen?

Yli 90 % tällaisista vaurioista johtuu epätasaisesta pulttien kiristämisestä, tiivisteen siirtymästä ja irrottamattomasta putkilinjan jännityksestä. Rakenteelliset poikkeamat ovat merkityksettömiä matalassa paineessa, mutta lisääntyvät korkeassa paineessa, mikä johtaa tiivistysvaurioon. Ongelma voidaan ratkaista kiinnittämällä pultit uudelleen vinottain ja poistamalla putkilinjan jännitys.

Q3: Voivatko kaksiosaiset laippapalloventtiilit sovittaa automaattisiin toimilaitteisiin?

Kyllä. Tavalliset korkeatasoiset kaksiosaiset laippapalloventtiilit ovat täysin yhteensopivia sähköisten ja pneumaattisten toimilaitteiden kanssa. Ne tukevat automaattista etäohjausta ja ovat kustannustehokkaita vaihtoehtoja automatisoituihin nesteputkiin.

Q4: Mikä aiheuttaa juuri asennettujen venttiilien tukkeutumisen?

Yleisiä syitä ovat putkilinjan epäpuhtauksien aiheuttamat tiivistyspinnan naarmut, pakotetun laipan kohdistuksen aiheuttamat mikromuodot ja paineenalennuskoekäytön puute. Nämä ovat tyypillisiä asennusvirheitä pikemminkin kuin tuotteen laatuongelmia.

Q5: Kuinka valita kaksiosaisten ja kolmiosaisten laippapalloventtiilien välillä?

Valitse kaksiosaiset palloventtiilit tavanomaisiin työolosuhteisiin, joissa on alhainen huoltotiheys ja kustannusten hallinta. Valitse kolmiosaiset palloventtiilit ankariin syövyttäviin ympäristöihin, helposti likaantuviin aineisiin ja jatkuvaan tuotantojärjestelmiin, jotka vaativat huoltoa. Näiden kahden välillä ei ole absoluuttista ylivoimaa - vain skenaariopohjainen soveltuvuus.

Johtopäätös

Kaksiosaisten laippapalloventtiilien tekninen ydinarvo piilee niiden erinomaisessa soveltuvuudessa useimpiin yleisimpiin teollisuuden nesteskenaarioihin. Vakaan rakenteen, kypsän suorituskyvyn ja hallittavissa olevien kustannusten ansiosta niistä on tullut nykyaikaisten teollisuusputkistojen perus- ja ydinkomponentteja. Useimmat venttiilien viat johtuvat toimintakunnon epäsuhtaisuudesta ja epätyypillisestä asennuksesta, pikemminkin kuin tuotteen luontaisista vioista. Sen rakenteellisten kompromissien, asennusrajojen ja sovellustabujen perusteellinen ymmärtäminen auttaa insinöörejä välttämään stereotyyppiset asennusvirheet, maksimoimaan pitkän aikavälin toiminnan vakauden, alentamaan yleisiä ylläpitokustannuksia ja lopulta toteuttamaan teollisuuden nestejärjestelmien turvallisen, tehokkaan ja kestävän toiminnan.
