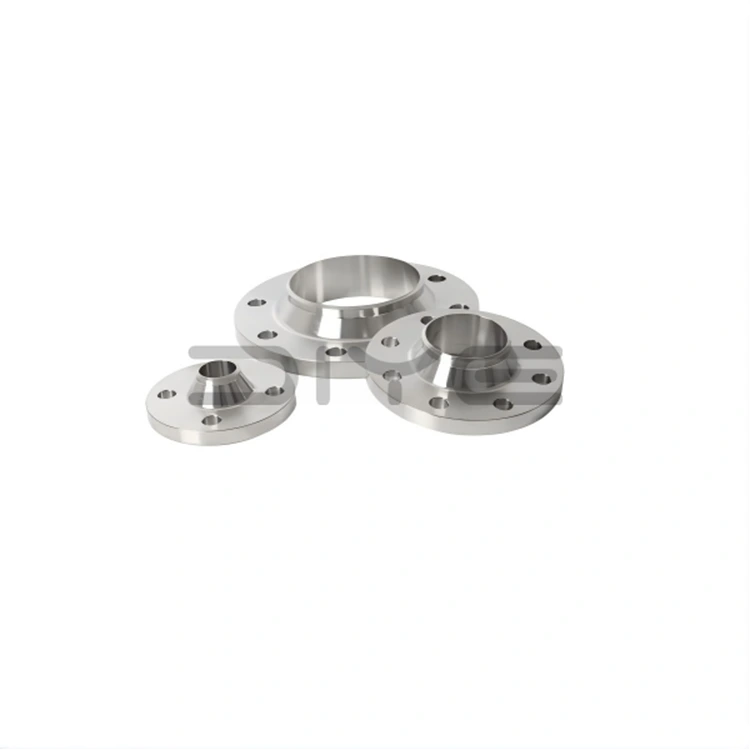

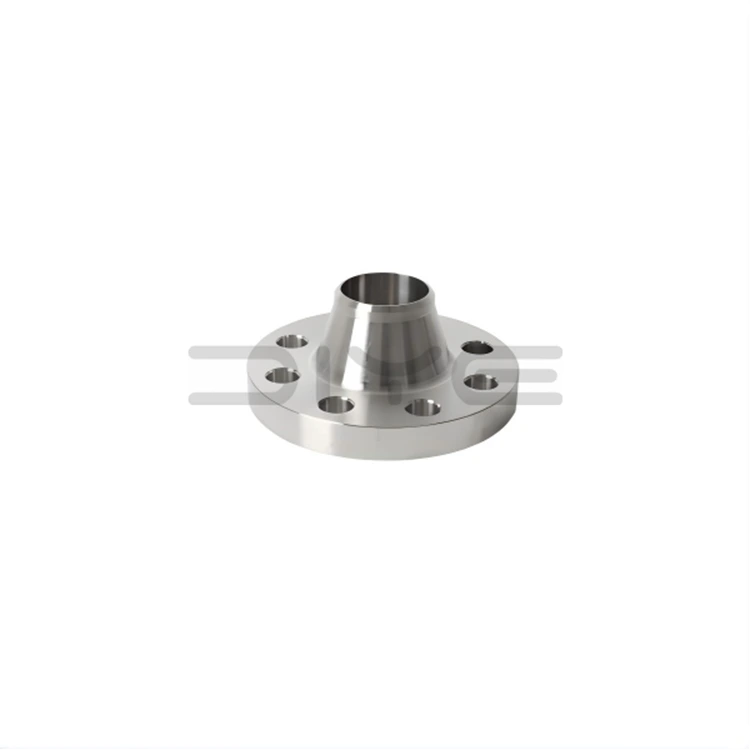

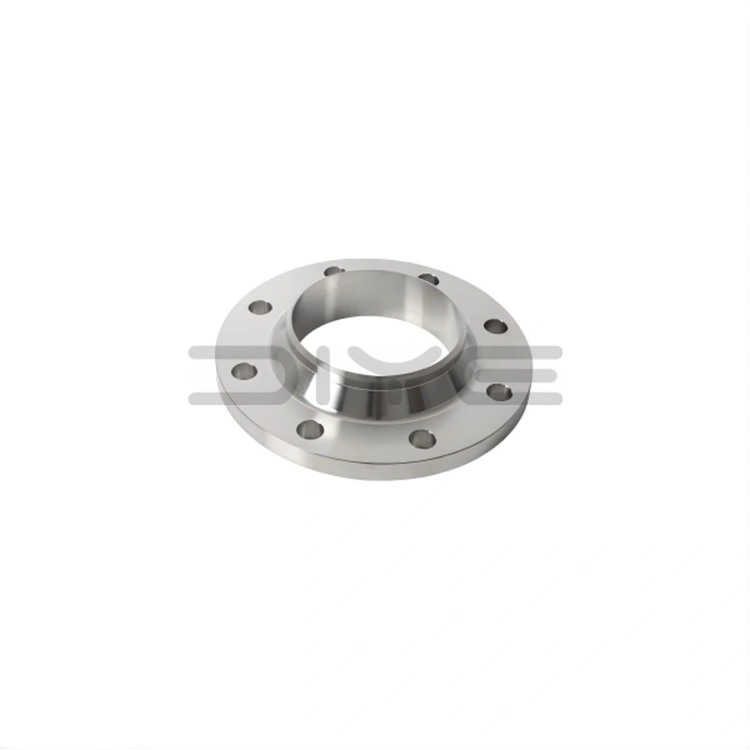

ANSI B16.5 hitsauskaulan laippa

Jokainen DIYE VENTTIILI ANSI B16.5 Weld Neck Flange käy läpi tiukat testaukset, mukaan lukien mittatarkastukset, materiaalitarkastukset, ultraäänitestaukset ja painetestaukset, mikä varmistaa täydellisen ANSI B16.5:n ja kansainvälisten laatustandardien noudattamisen. Vertikaalisesti integroitu tuotantoprosessimme raaka-aineista valmiisiin tuotteisiin takaa tasaisen tuotteiden laadun, jäljitettävyyden ja luotettavan suorituskyvyn erilaisissa kriittisissä sovelluksissa.

Suunnittelu ja rakenne

1. Standardien noudattaminen: Täysin yhteensopiva ANSI/ASME B16.5 -standardien kanssa, kattaa paineluokitukset 150–2500 ja nimellishalkaisijat (NPS) 1/2 tuumasta 24 tuumaan, ja tukee suurihalkaisijaisia ​​mukautettuja malleja.

2. Integroitu taottu rakenne: ANSI B16.5 Weld Neck Flanges -laipoissa on pitkä, suippeneva, korkea kaularakenne, jossa on sileä siirtymäkaare, taottu korkealaatuisista amerikkalaisista standardimateriaaleista, mukaan lukien A105-hiiliteräs, F304/F316L ruostumaton teräs ja seosteräs.

3. Tarkkuustiivistyspinnat: Vakiokohotettu pinta (RF), rengasliitospinta (RJ) ja pinnan karkea pinta (MFM) työstetään CNC-työstyksellä tiiviin tiiviin sovituksen ja vuotamattoman suorituskyvyn varmistamiseksi.

4. Puskuhitsausliitäntä: Suunniteltu putkilinjojen päittäishitsaukseen, mikä varmistaa saumattoman jännityksen siirron ja eliminoi jännityksen keskittymisen navan pohjassa.

Tärkeimmät edut

1. Poikkeuksellinen lämpötilan ja paineenkestävyys: Erityisesti suunniteltu kestämään kovaa lämpöä, korkeaa painetta, tärinää ja lämpövirumista, sopii vaativimpiin työympäristöihin.

2. Pysyvästi vakaa tiivistys: Tukevat hitsatut liitokset ja tarkkuuskoneistetut tiivistyspinnat tarjoavat pysyvän, huoltovapaan tiivisteen, joka on ratkaisevan tärkeä vaarallisissa ja myrkyllisissä ympäristöissä.

3. Ylivoimainen rakenteellinen jäykkyys: ANSI B16.5 Weld Neck Flanges -hitsauskaulalaippa tarjoaa erinomaisen jäykkyyden, muodonmuutoskestävyyden ja väsymiskestävyyden, mikä takaa pitkän käyttöiän syklisessä kuormituksessa.

4. Tarkastettava ja luotettava: Täysi läpitunkeumat mahdollistavat ainetta rikkomattoman testauksen (NDT), mikä varmistaa, että tuotteen laatu täyttää tiukat alan standardit.

5. Kattavat tekniset tiedot ja vakaa tarjonta: Oma tuotanto varmistaa runsaan varaston, oikea-aikaisen toimituksen ja mahdollisuuden tarjota kustannustehokkaita tuotteita maailmanlaajuisille asiakkaille.

Teolliset sovellukset

DIYE VENTTIILI ANSI B16.5 -hitsauskaulalaipat ovat ensisijainen vakiotuote seuraavissa keskeisissä käyttöskenaarioissa:

1. Öljy- ja kaasuteollisuus: Putket, jalostamot ja offshore-alustat.

2. Kemianteollisuus: Korkean lämpötilan, korkean paineen ja syövyttävät materiaalijärjestelmät.

3. Sähköntuotantoteollisuus: Höyryputket, kattilasilmukat ja voimalaitosten apujärjestelmät.

4. Paineastiat: Varastointisäiliöt, reaktorit ja prosessilaitteet, jotka vaativat korkeimman eheyden.

5. Korkean eheyden putket: Järjestelmät syttyvien, räjähtävien ja erittäin myrkyllisten nesteiden kuljettamiseen.

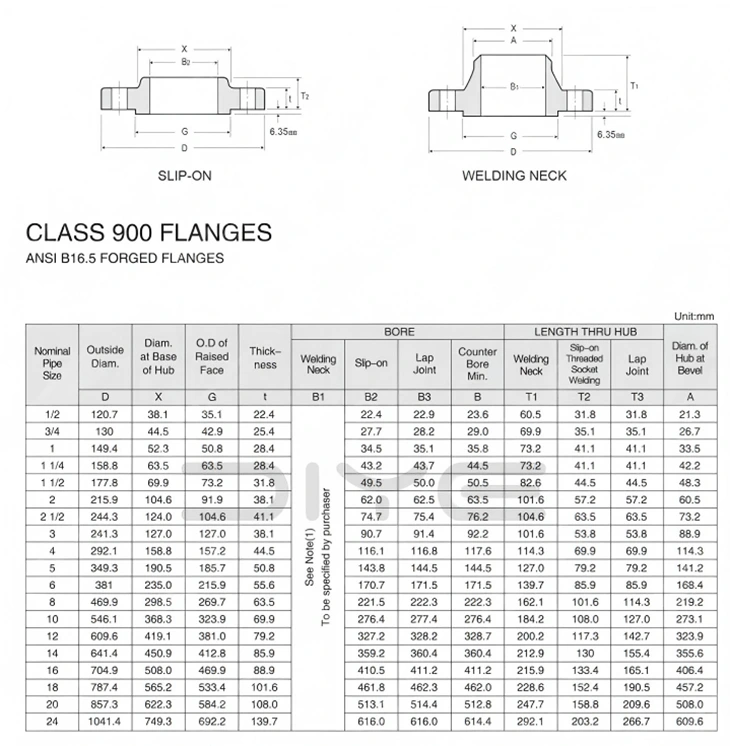

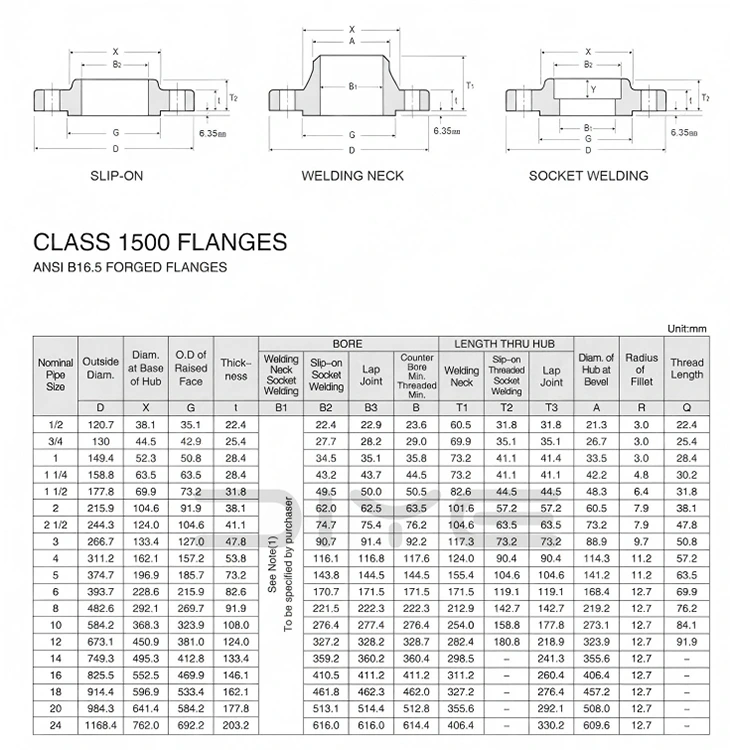

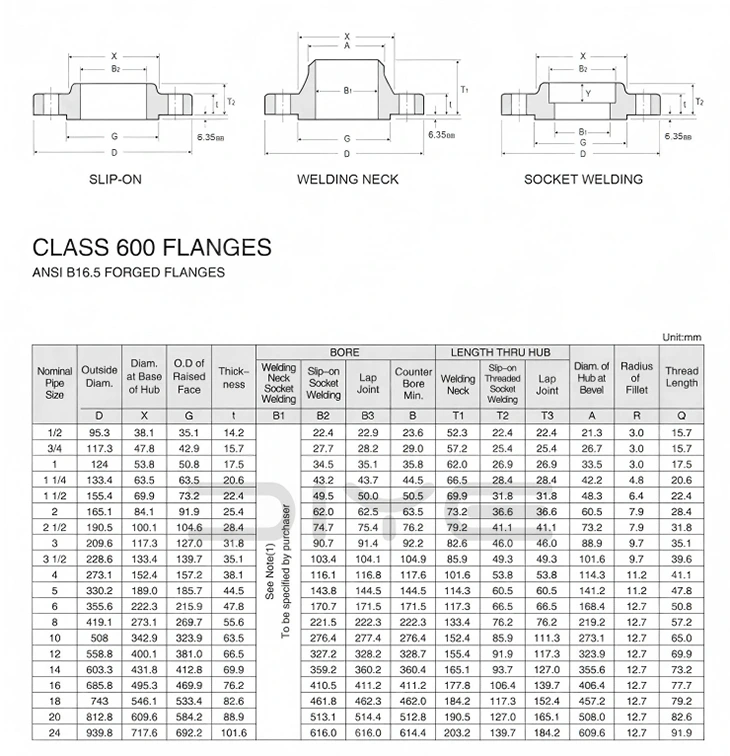

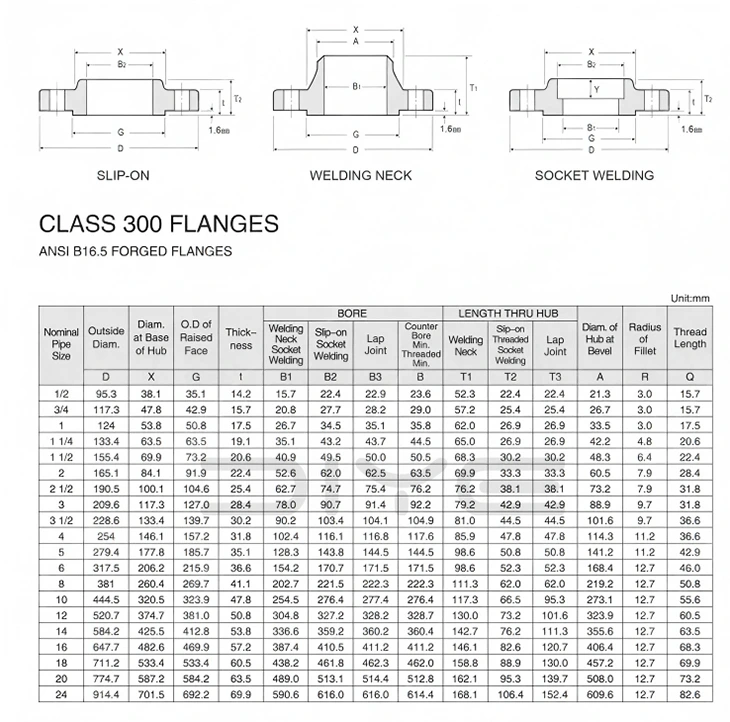

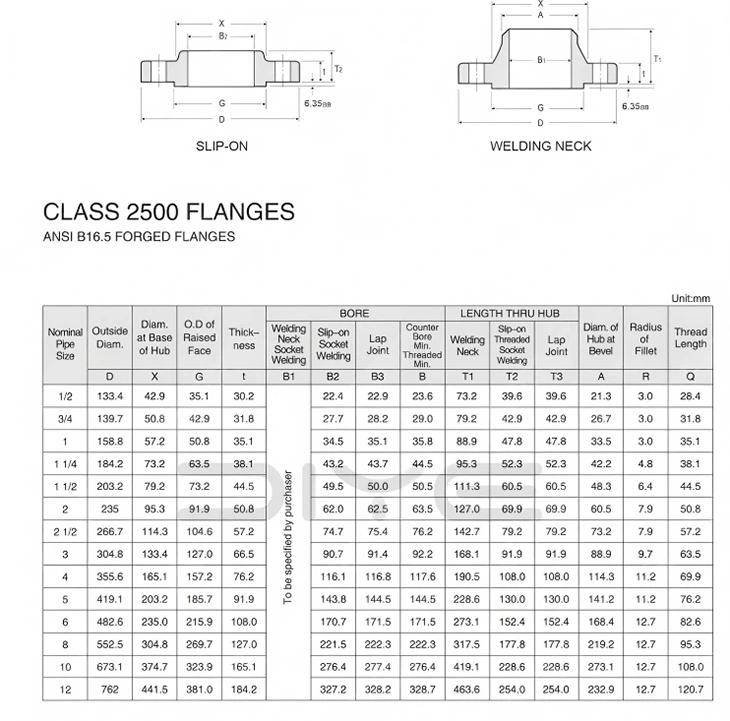

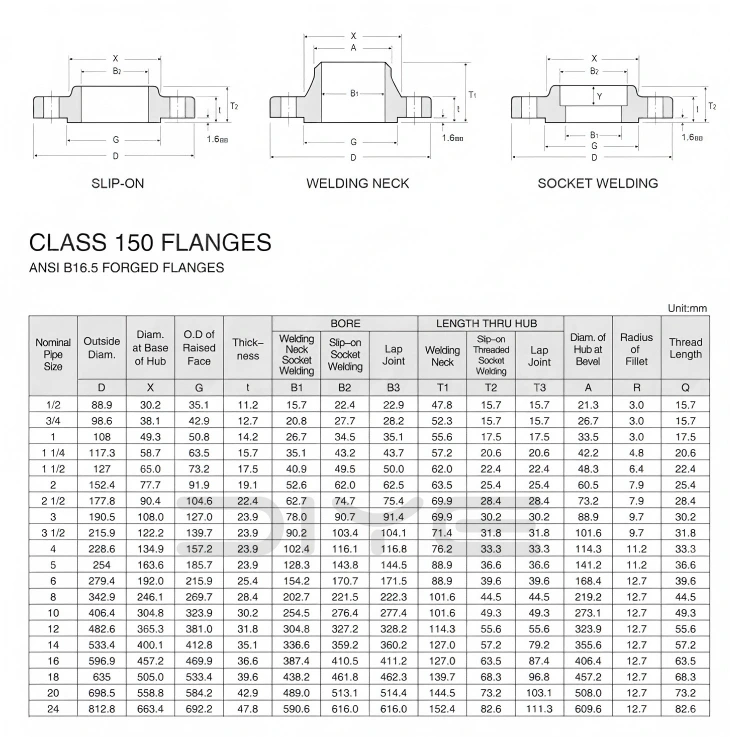

Tekniset parametrit

FAQ

K: Voidaanko amerikkalainen standardilaippaluokka ja kiinalainen standardi PN vaihtaa keskenään?

V: Niitä ei voi vaihtaa suoraan. Luokka tarkoittaa amerikkalaista standardipaineluokitusta, joka eroaa PN-nimellispainejärjestelmästä. Ulkohalkaisija, pultinreiät ja tiivistepinnan mitat eivät täsmää, ja niiden sekoittaminen ja yhdistäminen on ehdottomasti kielletty.

K: Mikä on NPS amerikkalaisissa vakiolaipoissa? Miten se vastaa DN:ää?

V: NPS tarkoittaa amerikkalaista standardinimellishalkaisijaa (tuumaa). Esimerkiksi NPS2 = DN50. Tämä on vain viitteellinen. Asennuksen ja tilauksen aikana on noudatettava tiukasti NPS + -luokkaa, eikä pelkästään DN:ään voida luottaa.

K: Mitä eroa on WN- ja SO-laippojen välillä?

V: WN-kaula-hitsauslaippa: Pitkän kaulan taonta, täysläpihitsaus, kestää korkeaa lämpötilaa ja korkeaa painetta, kestää tärinää, käytetään pääputkissa, paineastioissa, syttyvissä ja räjähtävissä aineissa;

SO-kaulaton puskuhitsauslaippa: Lyhytkaulainen pistotulppahitsaus, yksinkertainen asennus, edullinen, sopii vain keski- ja matalapaineisiin, normaalilämpötilaan, tavallisiin prosessiputkiin.

K: Millaista teräsputkea tulisi käyttää amerikkalaisten standardilaippojen kanssa?

V: Hiiliteräs käyttää ASTM A106/A53 amerikkalaista standardia saumatonta putkea; Ruostumattomassa teräksessä käytetään ASTM A312 -sarjan putkia.
