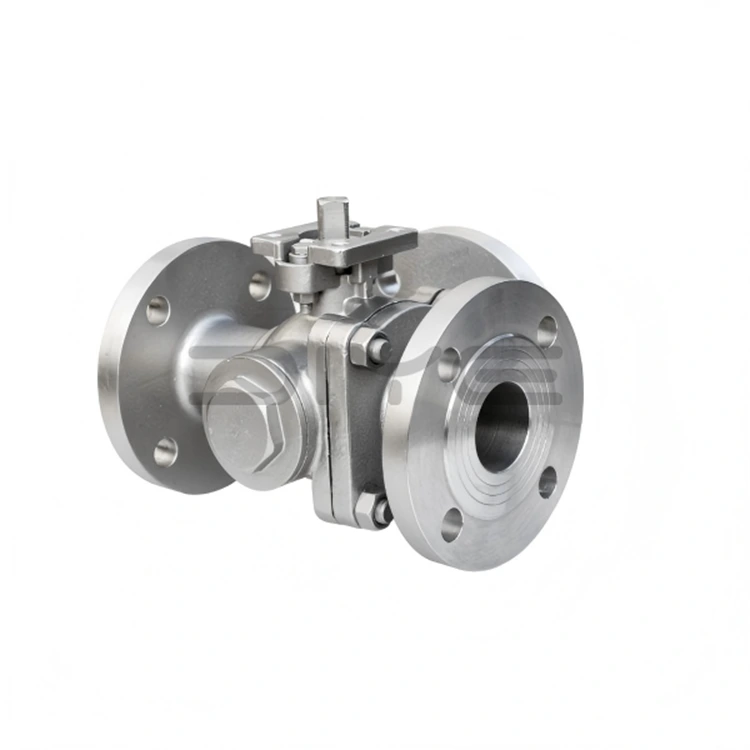

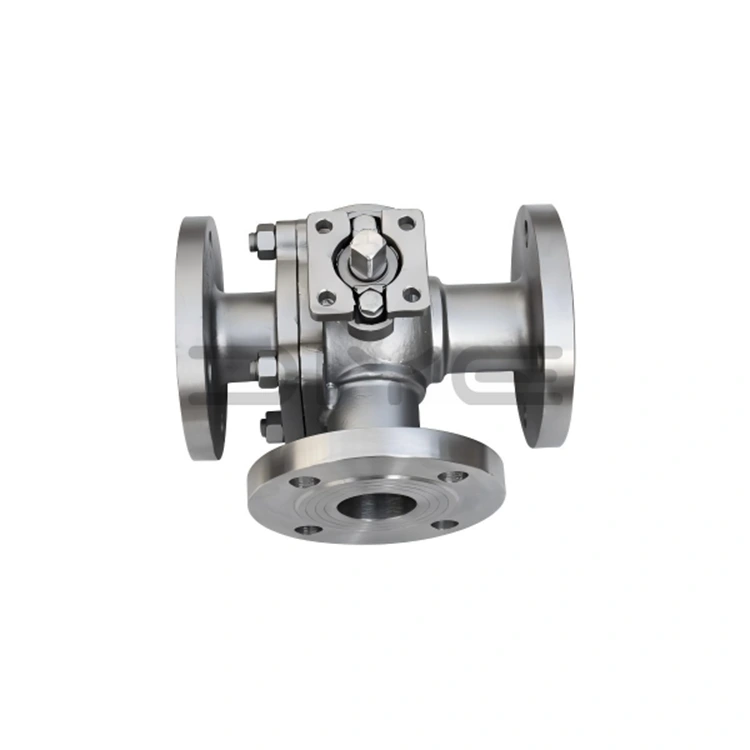

3-tie ruostumattomasta teräksestä valmistetut laipalliset palloventtiilit

DIYE VENTTIILI 3-tie ruostumattomasta teräksestä valmistetut laippapalloventtiilit ovat korkean suorituskyvyn teollisuusventtiilejä, jotka on suunniteltu erityisesti virtauksen säätöön monimutkaisissa putkissa. Hyvin muokattavissa, ne voivat vastata erilaisiin teollisuusskenaarioihin liittyviin tarpeisiin. Tuotteissa käytetään tieteellistä rakennesuunnittelua yhdistettynä korkealaatuisiin materiaaleihin ja tiukoihin valmistusprosesseihin, ja niitä käytetään laajalti kemian-, öljy- ja muilla teollisuuden aloilla, tarjoten luotettavia ratkaisuja putkien median ohjaamiseen, yhdistämiseen ja vaihtamiseen.

Ydinmateriaalit ja laadunvarmistus

3-tie ruostumattomasta teräksestä valmistetut laipalliset palloventtiilit on valmistettu pääasiassa 304 tai 316 litran ruostumattomasta teräksestä, ja niillä on erinomainen korroosionkestävyys, korkeiden lämpötilojen kestävyys ja paineenkesto, joten ne soveltuvat erilaisiin ankariin työolosuhteisiin. Tiivisteet on valmistettu korkealaatuisista materiaaleista, kuten polytetrafluorieteeni (PTFE) ja PPL, jotka on valittu tarkasti ja täyttävät kansainväliset teollisuusstandardit. Kaikki tuotannossa käytetyt materiaalit tarkastetaan alan standardien, kuten GB/T ja API, mukaisesti, ja materiaalispektriraportit ovat saatavilla materiaalien vaatimustenmukaisuuden ja laadun jäljitettävyyden varmistamiseksi.

Räätälöintiominaisuudet

Erilaisten suunnitteluprojektien tarpeiden täyttämiseksi DIYE VALVE tukee 3-tie ruostumattomasta teräksestä valmistettujen laipallisten palloventtiileiden tilaustyötä. Epätyypilliset koot, erityiset virtauskanavat ja erilaiset laippastandardit voidaan räätälöidä asiakkaan vaatimusten mukaan. Asiakkaiden piirustusten perusteella voidaan luoda myös mittatilaustyönä valmistettuja virtauskanavia, jotka ratkaisevat monimutkaisten putkistojen virtauksen ohjauksen erityishaasteita.

LT Flow -kanavan tiedot

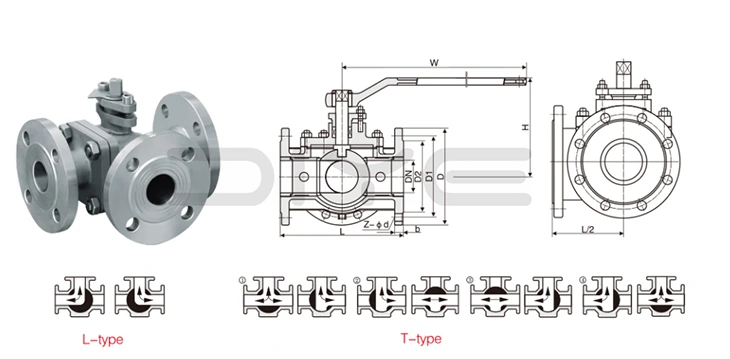

DIYE VALVE 3-tie ruostumattomasta teräksestä valmistettujen laipallisten palloventtiilien LT (virtauskanava) on jaettu pääasiassa kahteen tyyppiin, joissa molemmissa käytetään 90° kääntyvää avaus- ja sulkemisrakennetta. Kahvan asento on selkeä, kytkentä sujuvaa ja käyttö on kätevää ja luotettavaa, mikä täyttää teollisuusputkistojen monimutkaiset ohjaustarpeet.

1.L-tyypin virtauskanava (LT-L)

Käytetään ensisijaisesti median ohjaamiseen tai yksisuuntaiseen vaihtamiseen. Pallon ytimessä on L-muotoinen läpivientireikä, joka mahdollistaa "yksi tulo, kaksi ulostuloa" tai "kaksi sisääntuloa, yksi ulostulo" nesteen ohjauksen. Kahvan 90° kierto muuttaa nopeasti väliaineen virtaussuunnan, jolloin materiaalijäämiä ei jää, virtausvastus minimoi ja putkilinjan tehokkuus paranee.

Sovellettavat skenaariot: Soveltuu yhden väliaineen ohjaamiseen kahteen eri putkilinjaan tai kahden median yhdistämiseen yhdeksi putkilinjaksi (samanaikainen yhdistäminen on kielletty ristikontaminaation välttämiseksi), kuten putkien haaroittamiseen ja median jakeluun teollisessa tuotannossa.

2.T-tyypin virtauskanava (LT-T)

Käytetään ensisijaisesti median yhdistämiseen, ohjaamiseen tai kaksisuuntaiseen vaihtamiseen. Pallon ytimessä on T-muotoinen läpivientireikä, joka mahdollistaa joustavasti "yksi tulo, kaksi ulostuloa", "kaksi tuloa, yksi ulostulo" tai "kaksi tuloa, kaksi ulostuloa" -ohjauksen. Tasainen vaihto, tiivis tiivistys ja kahden yhteensopivan väliaineen samanaikainen toimitus tekevät siitä sopivan monisuuntaiseen virtauksen säätöön monimutkaisissa putkistoissa.

Sovellettavat skenaariot: Soveltuu monisuuntaiseen median vaihtoon monimutkaisissa putkissa, kuten väliaineiden sekoituksessa ja putkilinjan kääntämisessä kemian- ja öljyteollisuudessa.

Yhteistyön edut

Lähdevalmistajana DIYE VALVElla on runsaasti varastoja ja vakaat toimitusajat, jotka voivat vastata ulkomaankaupan tilausten, jakelijoiden varastojen tarpeisiin ja tukea suuria ja keskisuuria suunnitteluprojekteja; se tarjoaa täydellisen joukon vientiasiakirjoja ja tarkastusraportteja sujuvan tulliselvityksen varmistamiseksi; massaostoksista voi saada porrastettuja alennuksia; se on varustettu ammattitaitoisella teknisellä tiimillä ja kattavalla myynnin jälkeisellä palvelulla, ja se voi tarjota asiakkaille teknistä tukea ja ratkaisuneuvontaa milloin tahansa molemminpuolisen hyödyn ja win-win-tulosten saavuttamiseksi.

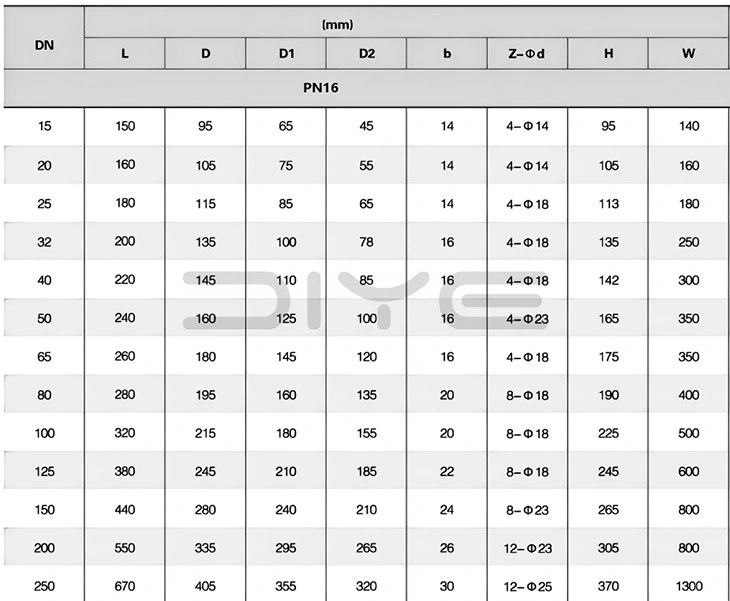

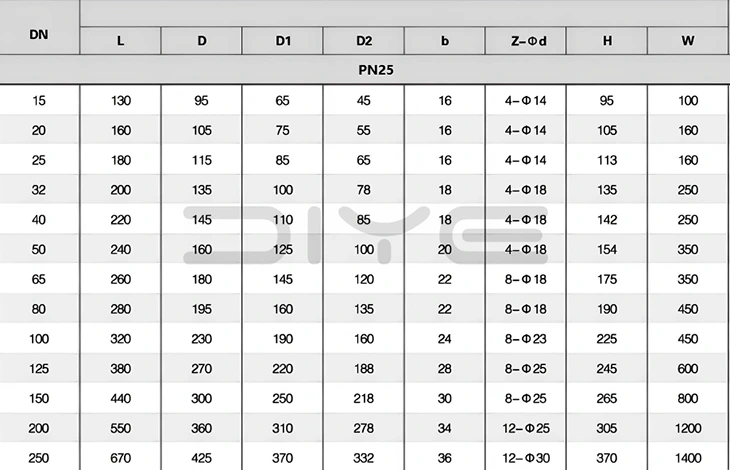

Tekniset parametrit

FAQ

K: Mitkä ovat keskeiset tekniset erot 3-tie ruostumattomasta teräksestä valmistetun laipallisen kuulaventtiilin L-tyypin (LT-L) ja T-tyypin (LT-T) virtauskuvioiden välillä? Kuinka tehdä valinta?

V: Keskeinen ero on virtausfunktiossa ja sovellettavissa skenaarioissa:

1.L-tyypin virtauskuvio (LT-L): Pallon ytimessä on L-muotoinen läpimenevä reikä. Se voi toteuttaa vain yksisuuntaisen kytkennän "yksi tulo, kaksi ulostuloa" tai "kaksi tuloa, yksi ulostulo". Se ei voi yhdistää kahta materiaalia samanaikaisesti (ristikontaminaation välttämiseksi). Se tarjoaa alhaisen virtausvastuksen eikä jäämiä, joten se on ihanteellinen yksinkertaisiin kierto-/yhtymäskenaarioihin, kuten putkien haaroittamiseen ja väliaineen jakeluun.

2.T-tyypin virtauskuvio (LT-T): Pallon ytimessä on T-muotoinen läpimenevä reikä. Se mahdollistaa joustavan kaksisuuntaisen kytkennän "yksi tulo, kaksi ulostuloa", "kaksi tuloa, yksi ulostulo" tai "kaksi tuloa, kaksi ulostuloa". Se voi yhdistää samanaikaisesti kaksi yhteensopivaa mediaa, mikä tekee siitä sopivan monisuuntaiseen välineiden vaihtamiseen ja sekoittamiseen monimutkaisissa putkissa, kuten kemian- ja öljyteollisuudessa.

Valintaydin: Valitse L-tyyppi yksinkertaista kiertoa varten; valitse T-tyyppi monimutkaiseen yhtymäkohtaan ja monisuuntaiseen kytkentään.

K: Mitkä ovat tekniset vaatimukset vaihtamiselle kahden virtausmallin välillä? Onko mahdollista häiritä tai keskikokoista kanavointia?

V: Tekniset kytkentävaatimukset: Molemmissa tyypeissä kahvaa on käännettävä 90° kohdistuspysäykseen, jotta palloydin kytkeytyy täysin paikoilleen, jotta vältetään puoliavoin/puolikiinni -tila (joka voi aiheuttaa väliaineen kanavoitumista ja tiivistepinnan eroosion). On suositeltavaa sulkea putkilinjan keskipaine ennen vaihtamista pallon ytimeen kohdistuvan vaikutuksen vähentämiseksi.

Luotettavuustakuu: Diyen tuotteet on varustettu tarkkuuskoneistetuilla CNC-pallosydämillä ja -istukilla, mikä varmistaa korkean sovitustarkkuuden tasaiseen, jumiutumattomaan kytkentään. Tiivistyspinnat on tarkkuushiottu, jotta saavutetaan kaksisuuntainen vuototon tiivistys, kun se on täysin kytketty, mikä eliminoi väliaineen kanavoitumisen.

K: Voidaanko erityisiä LT-virtauskuvioita mukauttaa? Mitä teknisiä parametreja on annettava?

V: Kyllä, tuemme ainutlaatuisten LT-virtauskuvioiden mukauttamista. Seuraavat keskeiset tekniset parametrit on annettava:

1. Putkilinjan nimellishalkaisija ja laipan standardi.

2. Keskikokoinen tyyppi, paine ja lämpötila.

3. Erityiset virtausvaatimukset (esim. "kolme tuloa, yksi ulostulo" tai "yksi tulo, kolme ulostuloa").

4. Asennustilan mitat.

5. Materiaalivaatimukset.
