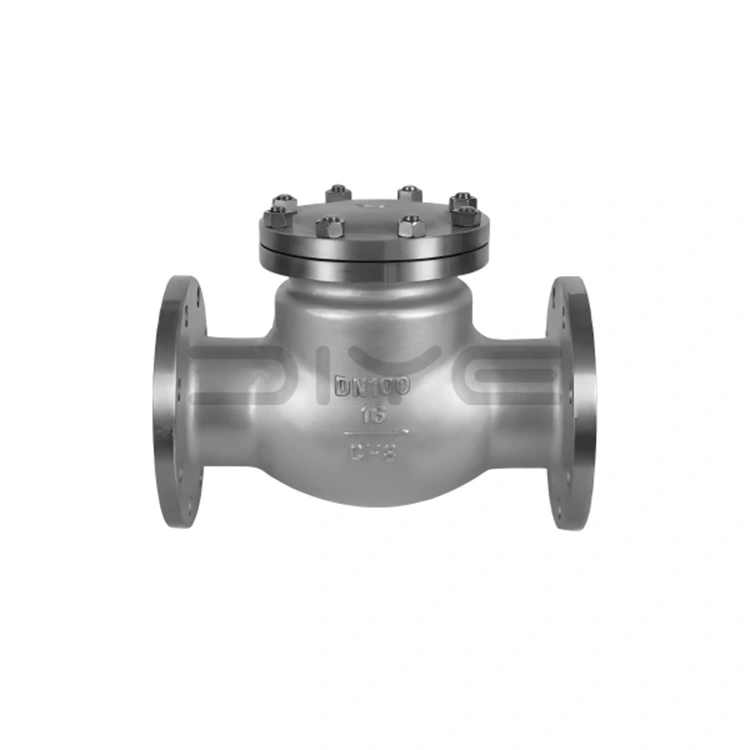

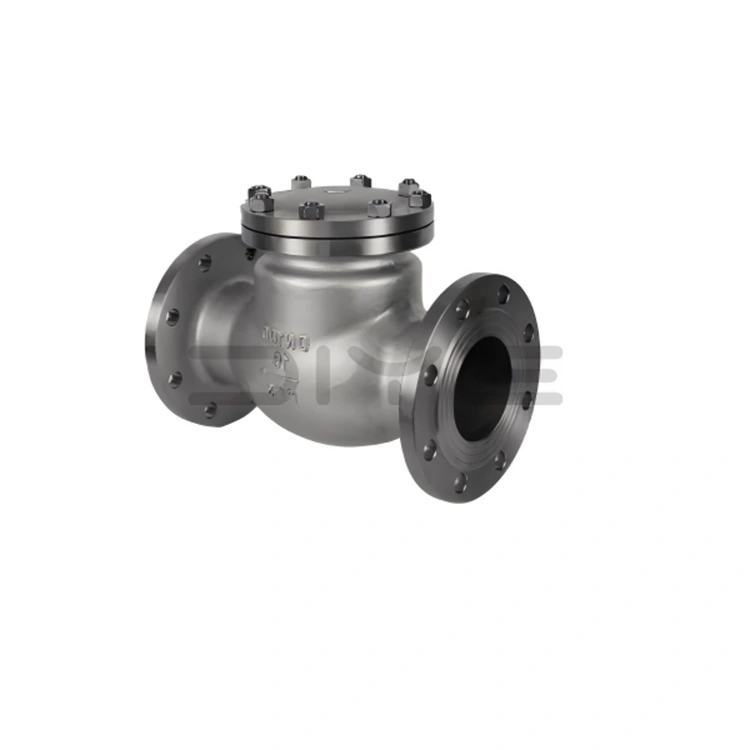

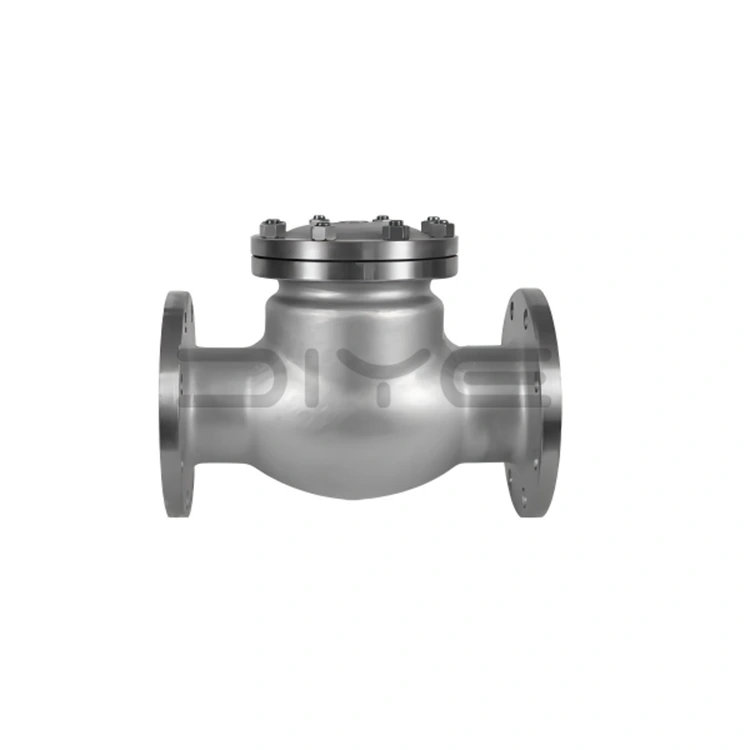

DIN-kääntölaipalliset takaiskuventtiilit

DIYE DIN Swing Flanged -takaiskuventtiilit ovat tarkasti suunniteltuja automaattiventtiilejä, jotka täyttävät täysin saksalaiset ydinstandardit, mukaan lukien DIN 3356, DIN 3202 ja DIN EN 1092-1. Venttiilit toimivat itsenäisesti väliaineen paineen perusteella, eivätkä vaadi ulkoisia toimilaitteita. Ne tarjoavat luotettavan, huoltovapaan mekanismin, joka estää takaisinvirtauksen katastrofaaliset seuraukset ja suojaa kriittistä putkilinjan infrastruktuuria.

Toimintaperiaate ja päätoiminnot

1. Automaattinen toiminta

DIN-kääntölaipallinen takaiskuventtiilien venttiililevy avautuu vapaasti eteenpäin virtaavan väliaineen paineen alaisena; kun järjestelmä pysähtyy, poistaa paineen tai kokee takaisinvirtaustaipumusta, venttiililevy sulkeutuu välittömästi oman painonsa ja takaisinvirtauksen vastapaineen vaikutuksesta.

2. Ydinsuojaustoiminnot

- Takaisinvirtauksen esto: Muodostaa tiiviin tiivistyksen, joka estää väliaineen vastavirtauksen.

- Water Hammer Mitigation: Vaimentaa hydraulista iskua, mikä vähentää merkittävästi putkistojen ja laitteiden painetta.

- Järjestelmän suojaus: Suojaa pumppuja, kompressoreja, paineastioita ja lämmönvaihtimia käänteispaineiskujen aiheuttamilta vaurioilta.

Suunnitteluominaisuudet ja tekniset parametrit

1 Yhteysmenetelmä ja standardit

Käyttää DIN-standardin mukaisia ​​laippaliitäntöjä, mikä yksinkertaistaa asennusta ja huoltoa; Rakennepituus noudattaa tiukasti DIN 3202 -standardia.

2 Laaja sovellettavuus ja monipuolisuus

DIN-kääntölaipalliset takaiskuventtiilit kattavat koko halkaisijaalueen DN15-DN1000; paineluokituksia ovat PN10, PN16, PN25, PN40, PN63 ja PN100, jotka vastaavat matalapaineisten putkistojen ja korkeapaineisten teollisuusprosessijärjestelmien monipuolisiin tarpeisiin.

3 Ylivoimainen rakenne

Huolellisesti suunnitellut virtauskanavat minimoivat painehäviön; erittäin tarkat tiivistyspinnat takaavat tiiviin ja luotettavan tiivistyksen myös paineenvaihteluissa ja erilaisissa väliaineolosuhteissa.

4. Mediayhteensopivuus

Soveltuu vedelle, höyrylle, öljytuotteille ja erilaisille happamille, emäksisille ja syövyttäville aineille.

Sovellusskenaariot ja markkinoiden kattavuus

DIN-kääntölaipalliset takaiskuventtiilimme ovat suosituin tuote saksalaisiin standardiputkijärjestelmiin Euroopassa ja maailmanlaajuisesti, mikä takaa vakaan yksisuuntaisen virtauksen ohjauksen useilla vaativilla aloilla, mukaan lukien:

1. Petrokemian ja kemian jalostusteollisuus

2. Sähköntuotantoteollisuus (lämpö- ja ydinvoima)

3. Metallurgia ja kaivosteollisuus

4. Kunnallinen vesihuolto- ja viemäröintiteollisuus

5. LVI-, kaasu- ja meritekniikka

6. Kansainväliset eurooppalaiset standardivientisuunnitteluprojektit

Valmistus ja laadunvarmistus

1. Ammattipätevyys ja kokemus: Hyödyntämällä syvää alan asiantuntemusta, DIYE VALVE saavuttaa kaikkien DIN-takaiskuventtiilien eritelmien massatuotannon, mikä varmistaa vakaan ja luotettavan laadun.

2. Virallisten standardien noudattaminen: Jokainen venttiili käyttää saksalaisia ​​standardimateriaaleja, tarkkoja taontaprosesseja ja käy läpi tiukat painetestit.

3. Eheystakuu: Tarjoamme täydelliset materiaalitestiraportit (MTR) ja tehdaspainetestitiedot jokaisesta tilauksesta, mikä takaa täydellisen jäljitettävyyden ja vaatimustenmukaisuuden koko prosessin ajan.

4. Räätälöidyt ratkaisut: Vakiotuotteiden lisäksi tarjoamme ammattimaisesti räätälöityjä venttiilipalveluita käyttämällä erikoismateriaaleja ja ei-standardikokoja, tarjoten yhden luukun toimitusratkaisuja monimutkaisiin eurooppalaisiin ja kansainvälisiin suunnitteluprojekteihin.

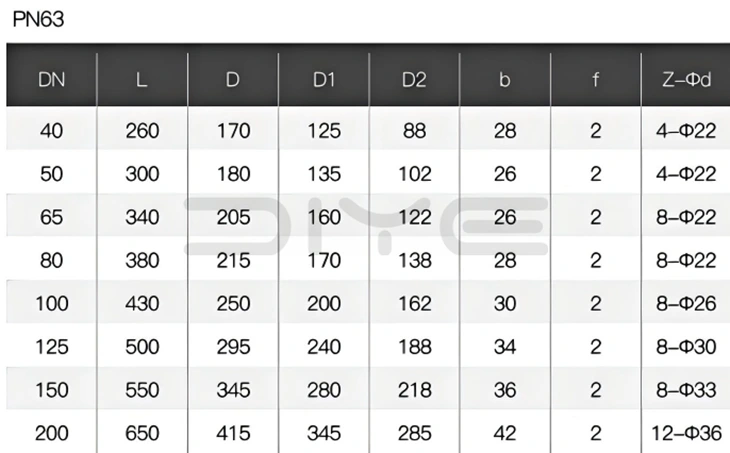

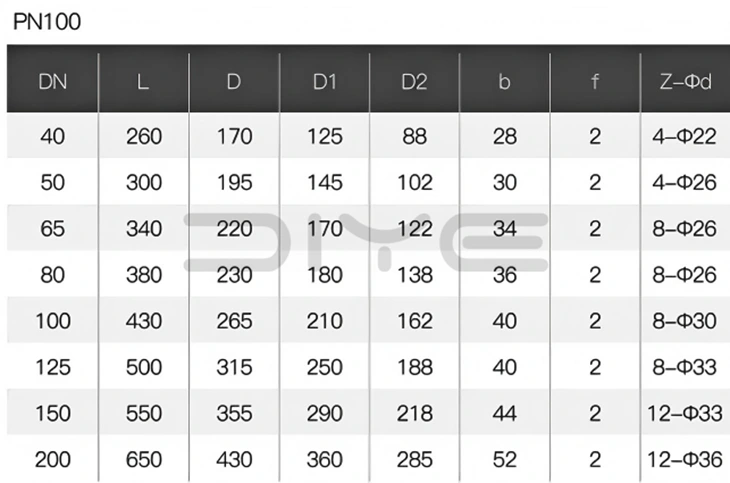

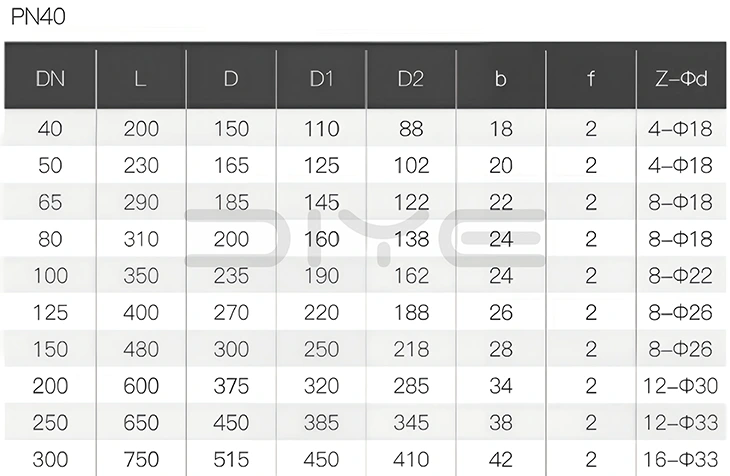

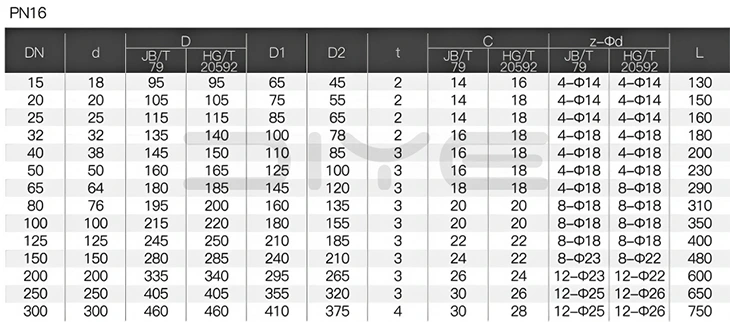

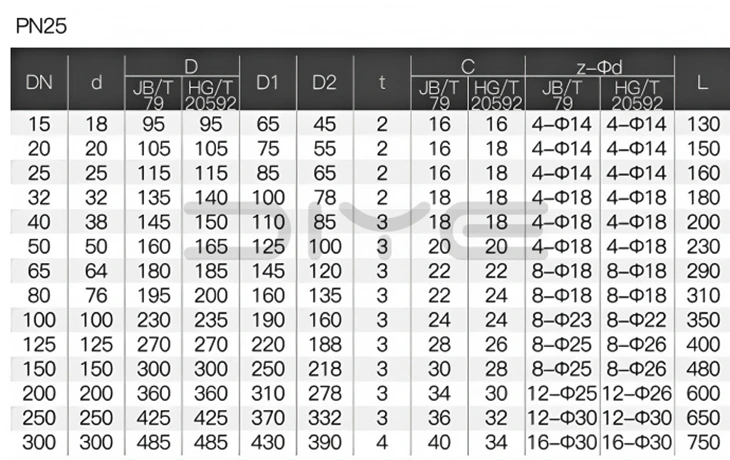

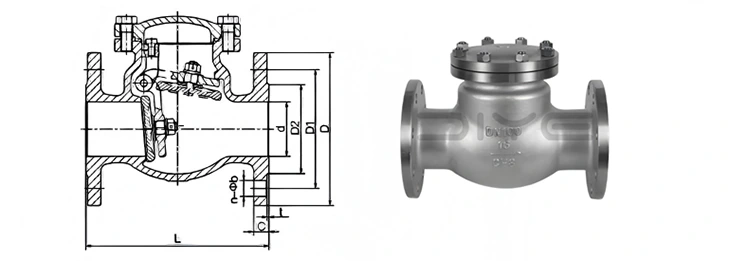

Tekniset piirustukset

FAQ

K: Mitä perusstandardeja DIN-kääntölaipalliset takaiskuventtiilit noudattavat?

V: Ne noudattavat pääasiassa standardeja DIN 3205, DIN 3206, DIN 3207, DIN 3351 ja DIN 3352. Laippaliitännöissä ne noudattavat DIN EN 1090 / DIN EN 1091 / DIN EN 1092 vaatimuksia, mikä varmistaa täydellisen yhteensopivuuden ja vaihtokelpoisuuden saksalaisten standardien mukaisten laippaputkien, tiivisteiden ja tiivisteiden kanssa.

K:Mitä tulee ottaa huomioon laipallista takaiskuventtiiliä asennettaessa?

A： Vahvista virtaussuunnan nuoli venttiilin rungossa ja asenna tiukasti väliaineen virtaussuunnan mukaisesti. Sen asentaminen taaksepäin johtaa täydelliseen virtauksen tukkeutumiseen ja tarkistustoiminnon menetykseen.

K: Miksi laipallisessa takaiskuventtiilissä on aina epänormaalia ääntä ja tärinää?

V: Tämä johtuu enimmäkseen asennuksesta lähelle kulmaa, liiallisesta virtausnopeudesta tai venttiililevyn törmäyksestä pysäyttimeen. On suositeltavaa lisätä suoraa putkiosuutta, vaihtaa hitaasti sulkeutuvaan rakenteeseen tai säätää putkilinjan virtausnopeutta.

K: Voitko tarjota täyden sarjan saksalaisia ​​​​standardeja DIN-takaventtiilejä?

V: Lähdevalmistajana Diye valmistaa DIN-kääntölaipallisia takaiskuventtiilejä kaikissa koossa. Suoritamme koneistuksen, painetestauksen ja merkinnän tiukasti saksalaisten standardien mukaisesti. Voimme tarjota täyden valikoiman materiaaliraportteja ja tehdaspainetestitietoja sekä tukea erikoiskaliiperien ja erikoismateriaalien räätälöintiä.
