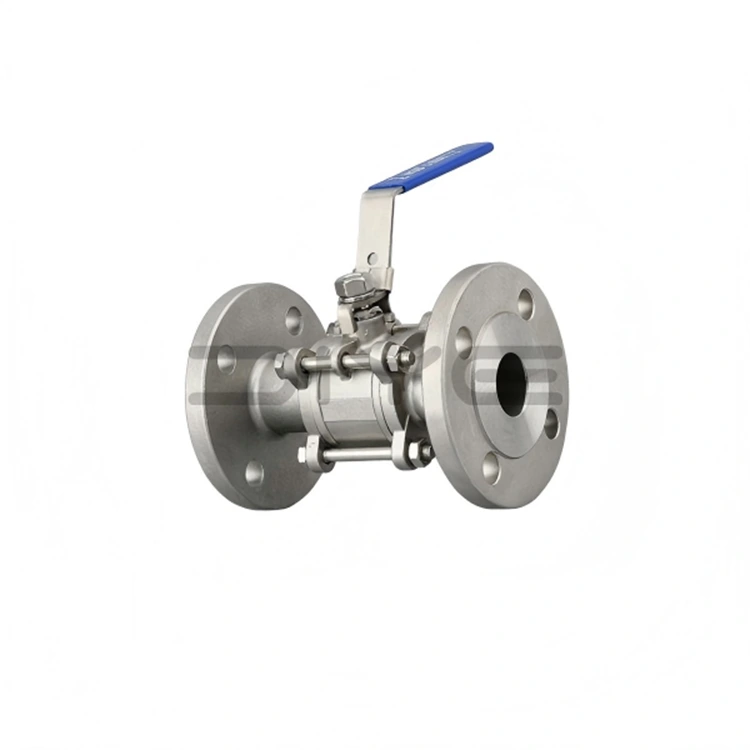

3kpl laippapalloventtiili asennustyynyllä

3 kpl laippapalloventtiilimme asennuslevyillä on suunniteltu suoraan toimilaitteen asennukseen ja huoltoon. Päärunko on valmistettu 304 tai 316L ruostumattomasta teräksestä (valettua terästä on saatavana tiettyihin sovelluksiin), siinä on pultattu kolmiosainen venttiilirunkorakenne ja korkea alustarakenne, joka on ISO 5211 -standardien mukainen. Se tukee pneumaattista/sähköistä automaatioohjausta ja noudattaa GB (Kiinan kansallinen standardi), ANSI (amerikkalainen standardi) ja DIN (saksalainen standardi) laippastandardeja. Kattava laadunvalvontajärjestelmä varmistaa tasaisen suorituskyvyn kaikissa tuotantoerissä.

Keskeiset rakenteelliset edut

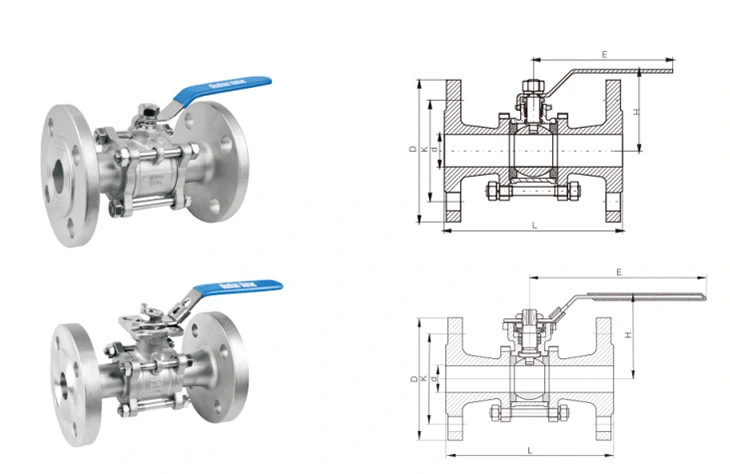

1. Kolmiosainen irrotettava rakenne

- Koostuu vasemmasta venttiilirungosta, oikeasta venttiilirungosta ja keskimmäisestä venttiilirungosta (mukaan lukien palloydin ja karakokoonpano), jotka on kiinnitetty pulteilla.

- Online-huolto on mahdollista irrottamatta venttiiliä kokonaan putkistosta. Löysää vain pultit, irrota keskimmäinen venttiilirunko ja irrota nopeasti palloydin, tiivisteet ja muut sisäiset komponentit helpottaaksesi puhdistusta, huoltoa ja haavoittuvien osien vaihtoa.

- Hajautettu jännitysjakauma parantaa venttiilirungon kokonaislujuutta, mikä tekee siitä sopivan keski- ja korkeapaineiseen putkistokäyttöön ja estää tehokkaasti venttiilirungon muodonmuutoksia ja vuotoja.

- Vähentää huollon seisokkeja ja huoltokustannuksia, mikä tekee siitä erityisen sopivan monimutkaisiin käyttöolosuhteisiin, jotka vaativat usein huoltoa.

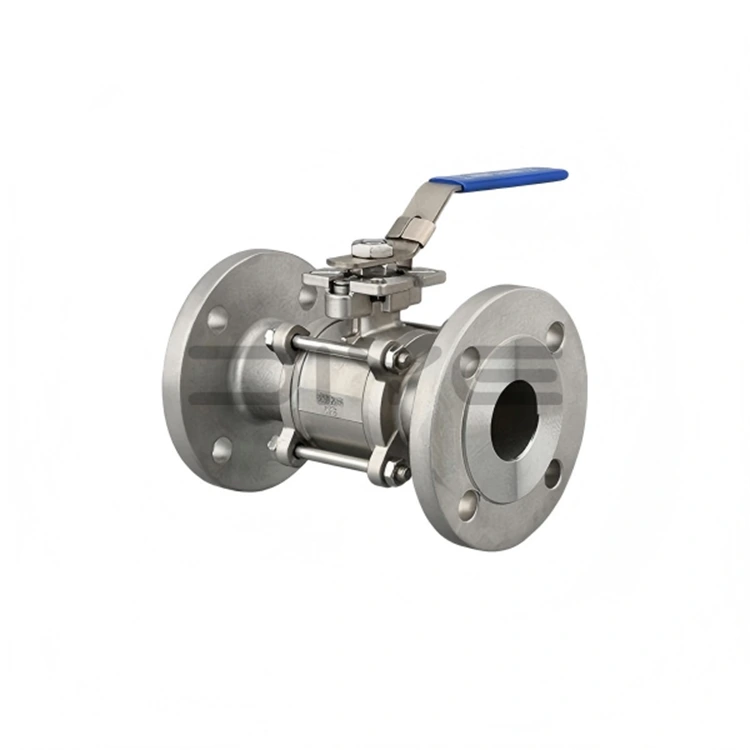

2. Korkean alustan varsirakenne ISO 5211 -standardin mukainen

- Integroitu korkean alustan ylärakenne täyttää täysin ISO 5211 -standardit, mikä mahdollistaa pneumaattisten/sähköisten toimilaitteiden suoran asennuksen ilman lisätukia.

- 3-osaisessa laippapalloventtiilissä, jossa on kiinnitysalusta, on pohjaan asennettu varsirakenne ja kaksilevyinen jousiautomaattinen tiivistyspuristusrakenne, joka optimoi varren tiivistyskyvyn ja estää varren irtoamisen, jos venttiilikammiossa tapahtuu epänormaalia paineen nousua, mikä parantaa käyttöturvallisuutta.

- Joissakin malleissa on antistaattinen laite, joka vapauttaa tehokkaasti staattista sähköä ja ehkäisee staattisen sähkön kertymisen aiheuttamia turvallisuusriskejä, mikä tekee siitä sopivan syttyviin ja räjähtäviin materiaaleihin.

- tukee automaattista ohjausta ja kaukokäyttöä, mikä parantaa toiminnan tehokkuutta kokoonpanolinjatuotannossa ja valvomattomissa skenaarioissa.

Tekniset tiedot ja standardi

1. Kokoalue: DN10–DN200 (1/4–8 tuumaa)

2. Laippastandardit: GB (kotimaiset suunnitteluprojektit), ANSI (Pohjois-Amerikan markkinat), DIN (Euroopan markkinat)

3. Venttiilin rungon materiaali: 304 ruostumaton teräs, 316L ruostumaton teräs, valuteräs (muokattavissa käyttöolosuhteiden mukaan)

Tiivistysmateriaalit ja suorituskyky

1. Polytetrafluorieteeni (PTFE): Vahva korroosionkestävyys, erinomainen tiivistysvaikutus, lämpötila-alue -29 ℃ - +150 ℃, edullinen, sopii normaaleihin lämpötiloihin, paineisiin ja hiukkasvapaisiin olosuhteisiin, yleisimmin käytetty ja voi saavuttaa kaksisuuntaisen nollavuototiivistyksen.

2. Polyfenyleenisulfidi (PPL): 3 kpl laippapalloventtiili asennustyynyllä, erinomainen korkeiden lämpötilojen ja kulutuskestävyys, lämpötilankesto -29 ℃ - +300 ℃ asti, sopii korkeaan lämpötilaan, korkeaan paineeseen ja vähäisiä hiukkasia sisältäviin väliaineisiin, soveltuu monimutkaisiin teollisuusolosuhteisiin, kuten öljy- ja kemianteollisuuteen, ja pitkä käyttöikä.

3. Vahvistettu polytetrafluorieteeni (RPTFE): Optimoitu ja vahvistettu PTFE:hen perustuen. Siinä yhdistyvät korroosionkestävyys ja kulutuskestävyys, mikä tekee siitä sopivan erilaisiin tavanomaisiin ja lievästi monimutkaisiin käyttöolosuhteisiin, mikä parantaa entisestään tiivistyksen luotettavuutta.

Palvelu ja tuki

Hyödyntämällä yli 10 vuoden kokemusta 3 kpl laippapalloventtiilien ja asennuslevyjen viennistä, DIYE VALVE on perustanut ammattimaisen myynnin jälkeisen palveluryhmän. Saatuamme huoltokyselyt tai vikailmoitukset vastaamme 24 tunnin kuluessa, teemme vianmäärityksen nopeasti ja tarjoamme ratkaisuja asiakkaan laitteiden normaalin toiminnan varmistamiseksi.

Meillä on laaja valikoima alkuperäisiä ja yhteensopivia varaosia (tiivisterenkaat, pultit, venttiilin varret jne.) nopeaa toimitusta varten, asiakkaiden vaihtotarpeiden täyttämiseksi ja seisokkien minimoimiseksi. Tarjoamme myös ilmaista teknistä opastusta, joka kattaa asennustiedot, päivittäisen huollon ja vianetsinnän, ja voimme tarjota teknisiä palveluita paikan päällä asiakkaan pyynnöstä.

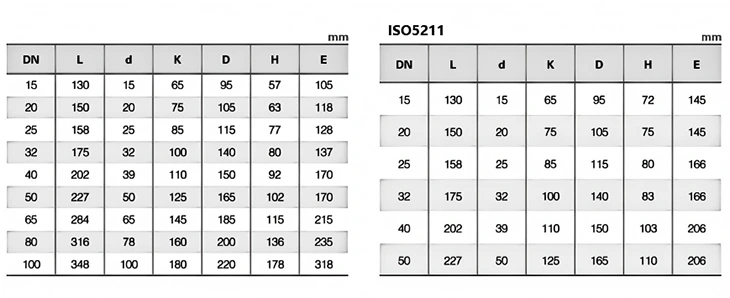

Tekniset parametrit

UKK

K: Mitä standardeja noudatetaan kolmiosaisen korkeatasoisen laipallisen palloventtiilin tarkastuksessa? Mitkä suoritusindikaattorit täyttävät standardit?

V: Kolmiosainen korkeatasoinen laipallinen palloventtiili noudattaa tarkasti GB/T-13927- ja API 598 -standardeja tarkastuksessa. Ennen tehtaalta lähtöä jokaiselle venttiilille tehdään tiukat painetestit (vedenpaine ja ilmanpaine), mittojen tarkkuustestit, tiivistystehotestit ja ulkonäkötarkastukset. Nämä testit varmistavat, että ydinsuorituskykyindikaattorit, kuten paineen kantavuus, tiivistyskyky ja mittatarkkuus, täyttävät standardit, ja pätemättömien tuotteiden poistuminen tehtaalta on ehdottomasti kielletty.

K: Voinko ostaa nopeasti sopivia lisävarusteita, jos kolmiosaisen korkeatasoisen laipallisen palloventtiilin tiivisterengas on vaurioitunut?

V: Kyllä. Lähdevalmistajana Diye ylläpitää pitkäaikaista varastoa alkuperäisistä yhteensopivista tiivisterenkaista ja erilaisista tarvikkeista (kuten pultteja ja venttiilivarsia). Voimme toimittaa tavarat nopeasti vastaamaan lisävarusteiden vaihtotarpeitasi, vähentämään laitteiden seisokkeja ja tarjoamaan ilmaisia ​​teknisiä ohjeita vaihtamiseen sujuvan ja tehokkaan vaihdon varmistamiseksi.

K: Mitkä ovat valinnaiset päämateriaalit kolmiosaisen korkeatasoisen laipallisen palloventtiilin venttiilirungolle, palloytimelle ja venttiilivarrelle? Kuinka valita materiaali?

V: Valinnaisia ​​ydinmateriaaleja ovat kolme tyyppiä: 304 ruostumaton teräs, 316L ruostumaton teräs ja hiiliteräs. Valintaviite on seuraava: ① 304 ruostumaton teräs: sopii tavanomaisiin veteen, öljyyn, kaasuun ja heikkoihin happo-emäksiin, ei-voimakkaisiin korroosiokäyttöolosuhteisiin, erinomaisella kustannustehokkuudella, sopii tavallisiin teollisuus- ja siviiliputkiin; ② 316L ruostumaton teräs: lisätty molybdeenielementillä, jolla on vahvempi korroosionkestävyys ja hapettumisenkestävyys, sopii monimutkaisiin työolosuhteisiin, kuten vahvaan happo-emäkseen, meriveteen ja kemiallisiin liuottimiin, ja sopii huippuluokan skenaarioihin, kuten öljyyn ja lääkkeisiin; ③ Hiiliteräs: korkea rakenteellinen lujuus ja erinomainen painetta kantava suorituskyky, sopii korkeapaineisiin, syöpymättömiin työolosuhteisiin ja raskaan kuormituksen skenaarioihin. Kaikki materiaalit on valmistettu Diyen alkuperäisessä tehtaassa ja ne voidaan räätälöidä tarpeiden mukaan.
