Ruostumattomasta teräksestä valmistettu 3 kpl laippapalloventtiili

Tuotteen esittely

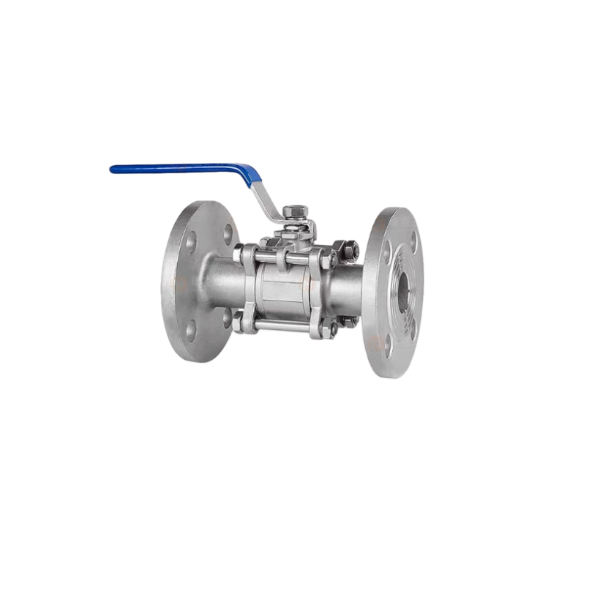

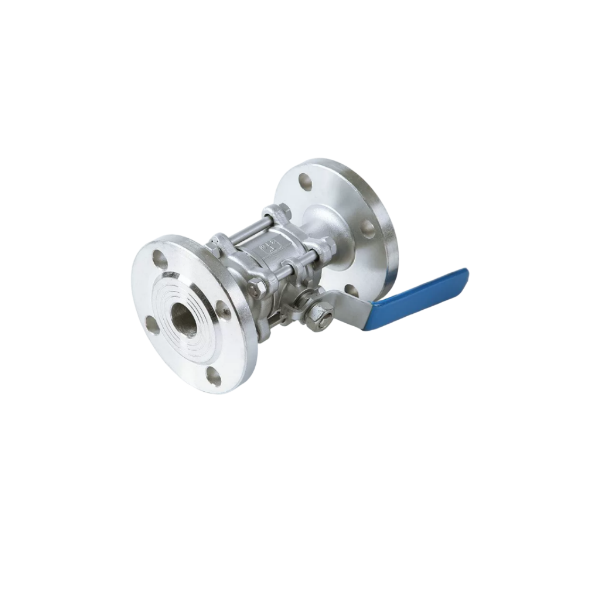

3-osainen ruostumattomasta teräksestä valmistettu laipallinen palloventtiili sisältää taotun SS304/SS316L rungon CNC-työstyksellä. Laipalliset päät mahdollistavat helpon asennuksen teollisuusputkistojen kanssa. Tämä täysaukkoinen venttiili, joka on varustettu puhallusta estävällä varalla ja PTFE-tiivisteellä, minimoi keskipainehäviön. Se käyttää ISO5211-standardin mukaista asennusalustaa, joka on saatavana manuaaliseen vipukäyttöön tai varustettu pneumaattisilla ja sähköisillä toimilaitteilla automaattista kauko-ohjausta varten. Viedään laajasti nesteen sulkemiseen kemikaalien, vedenkäsittelyn, öljyn ja kaasun sekä elintarviketeollisuuden putkistojärjestelmissä.

Toimintaperiaate

3-osainen laipallinen palloventtiili ohjaa nesteen virtausta kiertämällä palloa 90° varren akselin ympäri. Paloon koneistetaan läpimenoreikä. Kun reikä on linjassa putkilinjan suunnan kanssa, neste kulkee vapaasti. 90 astetta käännettyään pallon kiinteä puoli painaa istuinta vasten estääkseen virtauksen. Jaettu kolmiosainen runko ympäröi pallon ja tiivisteosat. Varsi pyörittää palloa. Tiukka kosketus pallon ja istukan välille luo kuplattiiviin tiivistyksen putkiston väliaineen avaamiseksi tai sulkemiseksi.

Edut

1.Jaettu kolmiosainen rakenne mahdollistaa sisäisen tarkastuksen ja tiivisteen vaihdon poistamatta koko venttiiliä putkistosta, mikä vähentää ylläpitokustannuksia huomattavasti.

2.Laippaliitos tarjoaa korkean paineen ja vakaan putkiliitoksen; venttiili pysyy paikallaan putkilinjan purkamisen aikana.

3.Taottu ruostumattomasta teräksestä valmistettu runko tarjoaa erinomaisen korroosionkestävyyden ja pidennetyn käyttöiän syövyttäville aineille.

4.Täysi aukkorakenne vähentää virtausvastusta ja estää sedimentin kerääntymisen.

5.Luotettava tiivistyskyky alhaisella käyttömomentilla; yhteensopiva kauko-ohjauksen automaattisten toimilaitteiden kanssa.

6.Modulaarinen rakenne varmistaa varaosien hyvän vaihdettavuuden ja täyttää ulkomaisten vientiprojektien sertifiointivaatimukset.

Tekniset parametrit

UKK

Q1: Mitä materiaalivaihtoehtoja on saatavilla tälle 3-osaiselle laipalliselle palloventtiilille?

V: Vakiorungon materiaali on SS304 ja SS316L ruostumaton teräs. Pallo ja varsi ovat myös ruostumatonta terästä. Istuimen materiaali on vakiona PTFE; PFA on valinnainen ankariin syövyttäviin työolosuhteisiin.

Q2: Millä paine- ja lämpötila-alueella venttiili voi toimia?

V: Käyttöpaine: PN16 / PN25 / Class150 / Class300 valinnainen. PTFE-istuin sallii työskentelylämpötilan -20 ℃ - 180 ℃. Todellinen valikoima riippuu materiaalin ja tiivisteen valinnasta.

Q3: Voidaanko venttiili varustaa pneumaattisilla tai sähköisillä toimilaitteilla?

V: Kyllä. Se on rakennettu ISO5211-standardin mukaisella asennusalustalla. Manuaalinen kahva voidaan korvata pneumaattisella toimilaitteella (yksitoiminen / kaksitoiminen) tai sähköinen toimilaite kauko-automaattiohjaukseen.
